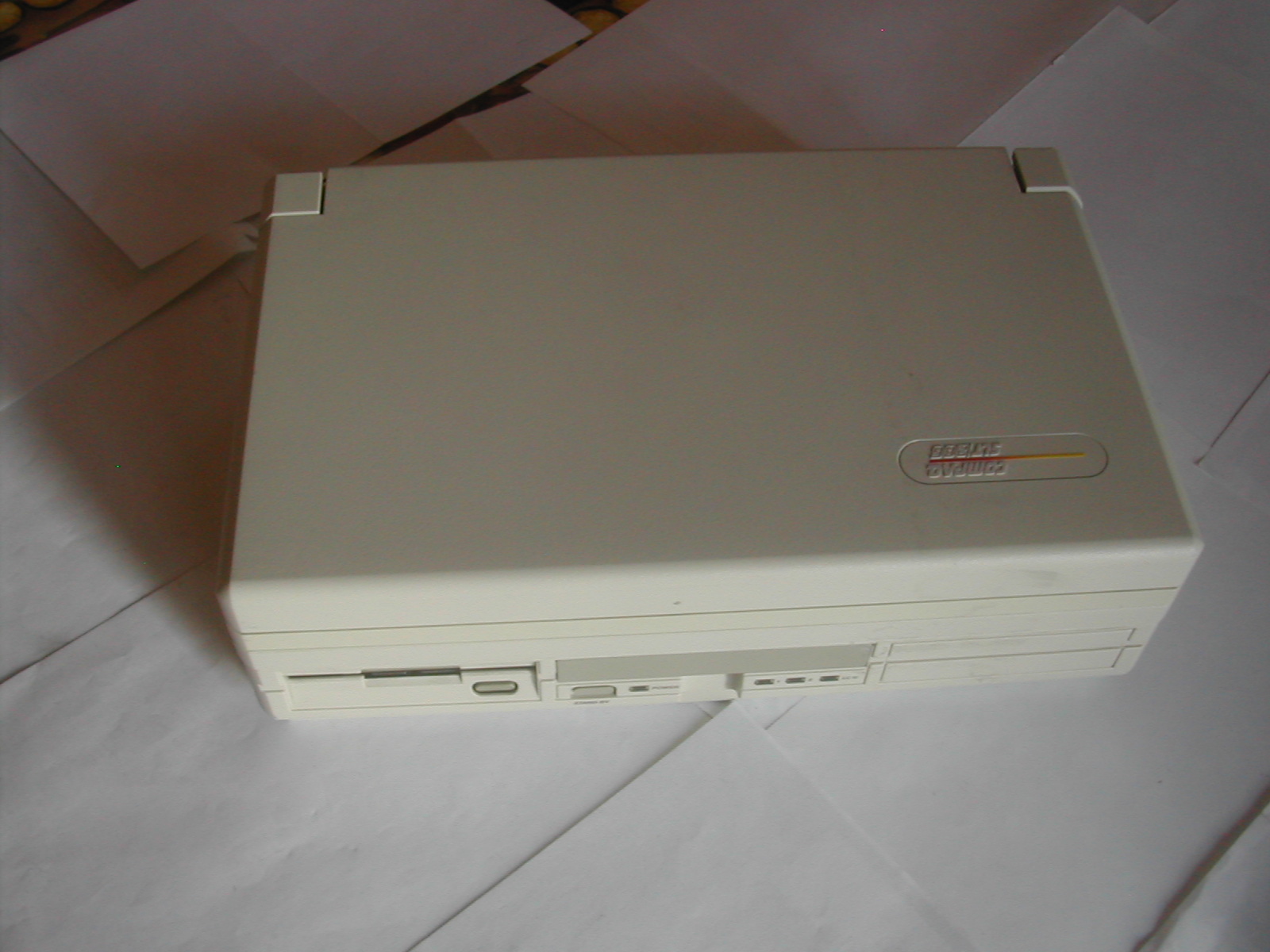

![Da chiuso è una bella valigia... Closed](cq-chiuso300.JPG)
Chiuso |

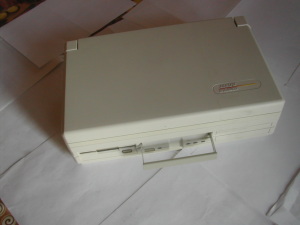

![La maniglia lo rende portabile Maniglia](cq-chiuso-man300.jpg)
Chiuso con la maniglia aperta |

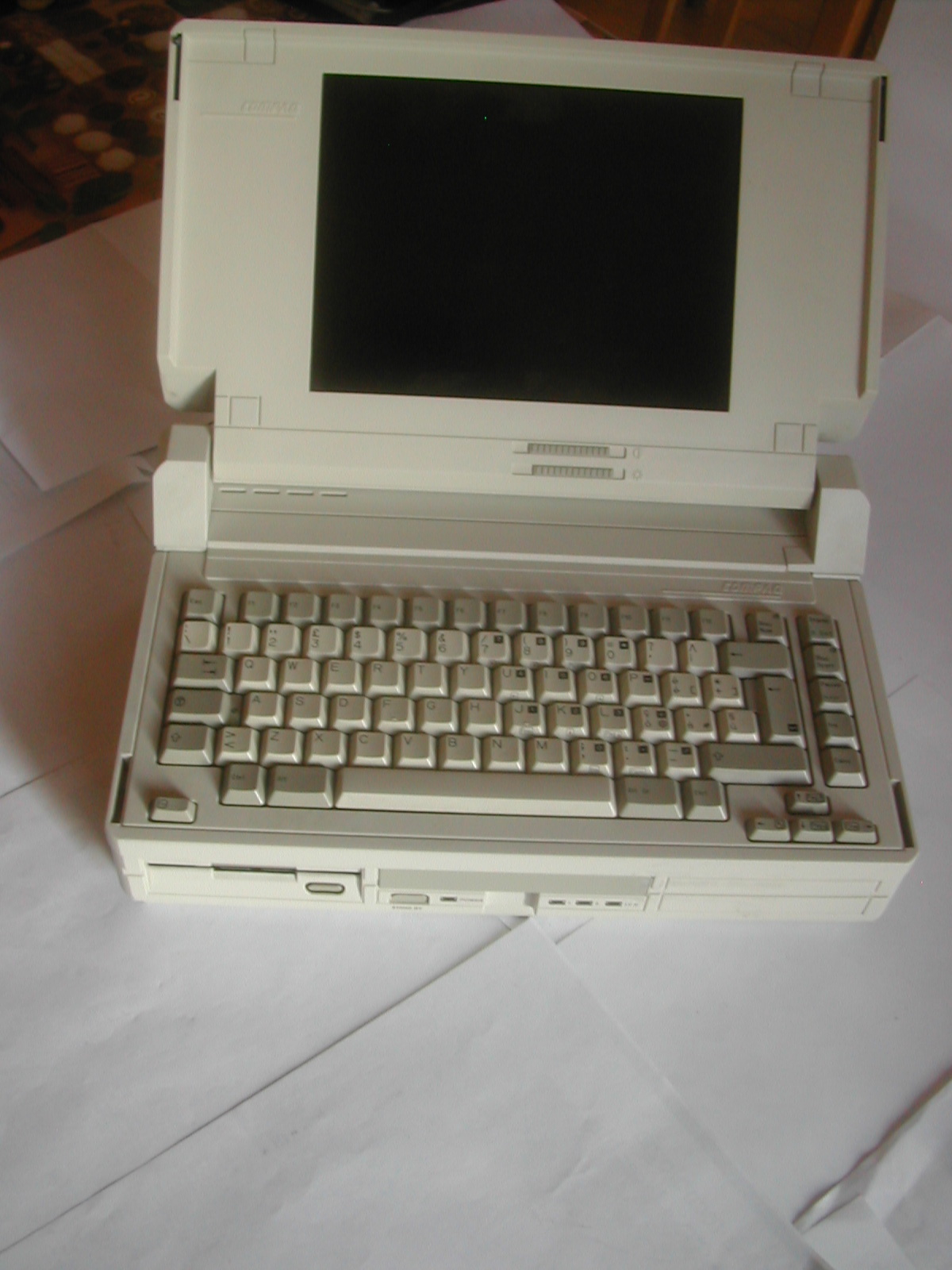

![La tastiera è davvero in alto Aperto](cq-aperto300.jpg)
Aperto |

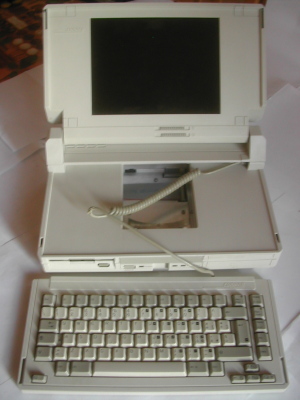

![Ma se la si estrae è un'altra storia aperto-tastiera](cq-aperto-tast300.jpg)
Aperto con la tastiera estratta |

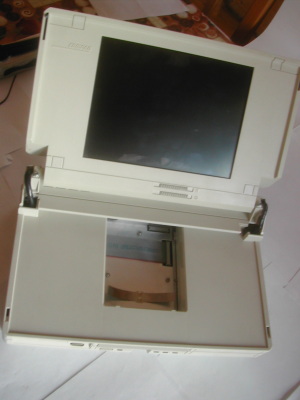

![Via la tastiera, si vede il posto della batteria no tastiera](cq-aperto-notas-batt300.jpg)
La tastiera può essere tolta |

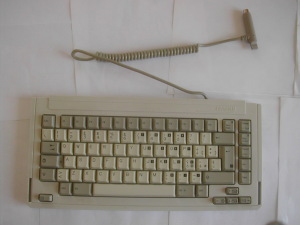

![Notare i tasti colorati a seconda delle funzioni tastiera](cq-tast300.jpg)
La tastiera è bella grande |

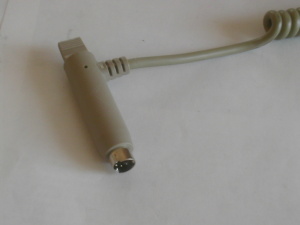

![Il connettore è un ps/2 un poco lungo connettore](cq-tast-jack300.jpg)
Il connettore è un ps/2 |

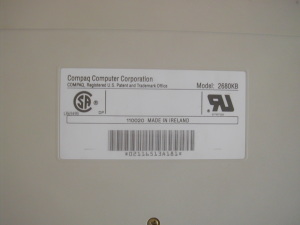

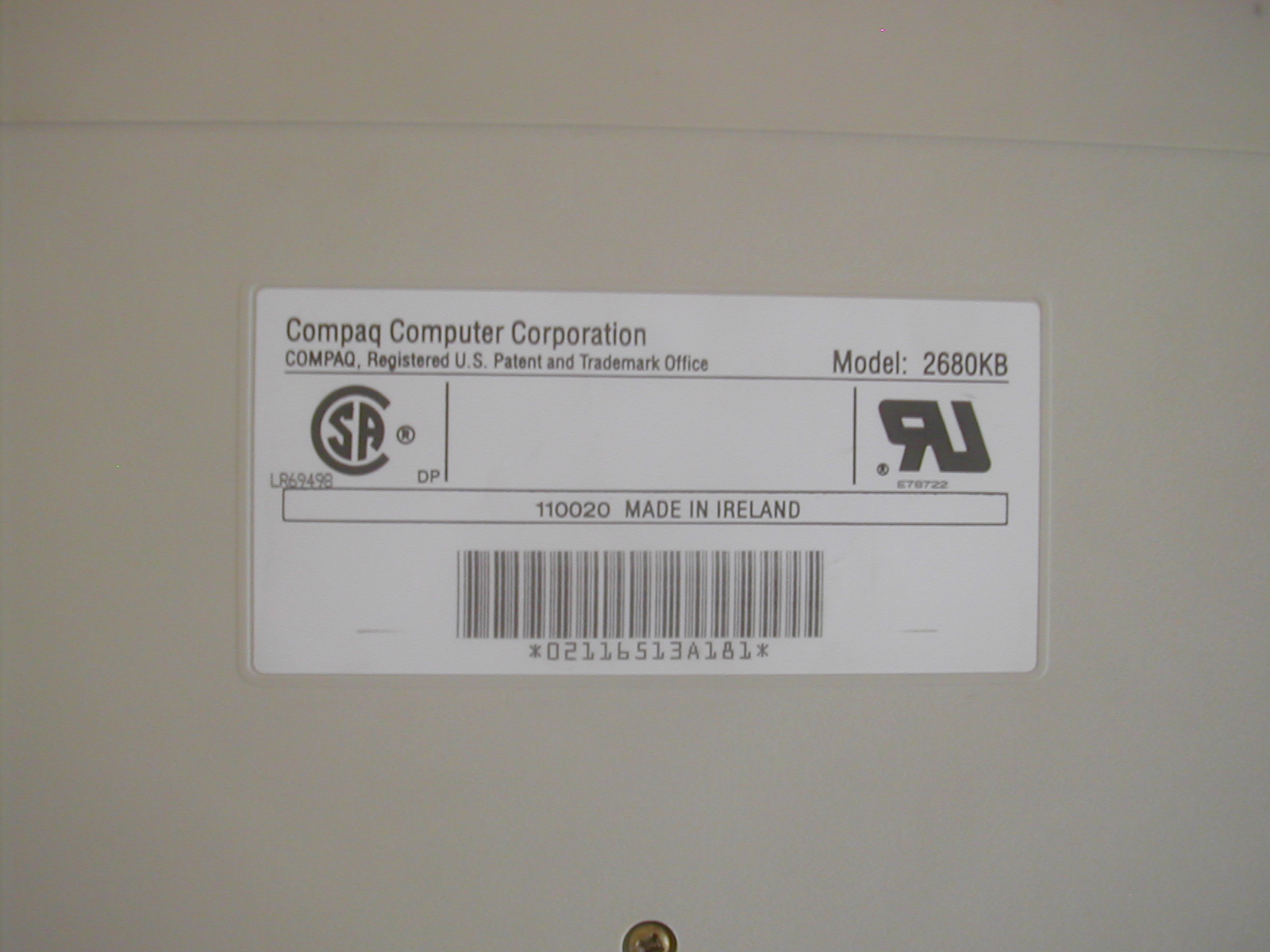

![L'etichetta della casa produttrice label](cq-tast-label300.jpg)
Il retro tastiera ha un'etichetta |

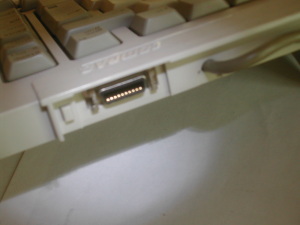

![Potrebbe servire per il tastierino numerico Connettore strano](cq-tast-conn300.jpg)
Lo strano connettore sul retro |

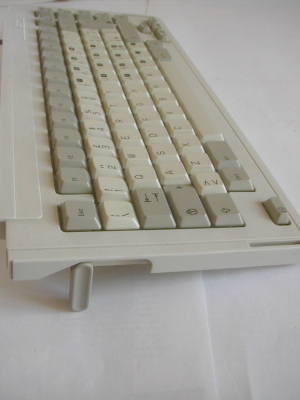

![Si vedono le fessure attraverso cui passano i ganci di chiusura Piedino](cq-tast-piedesu300.jpg)
Il piedino alzato |

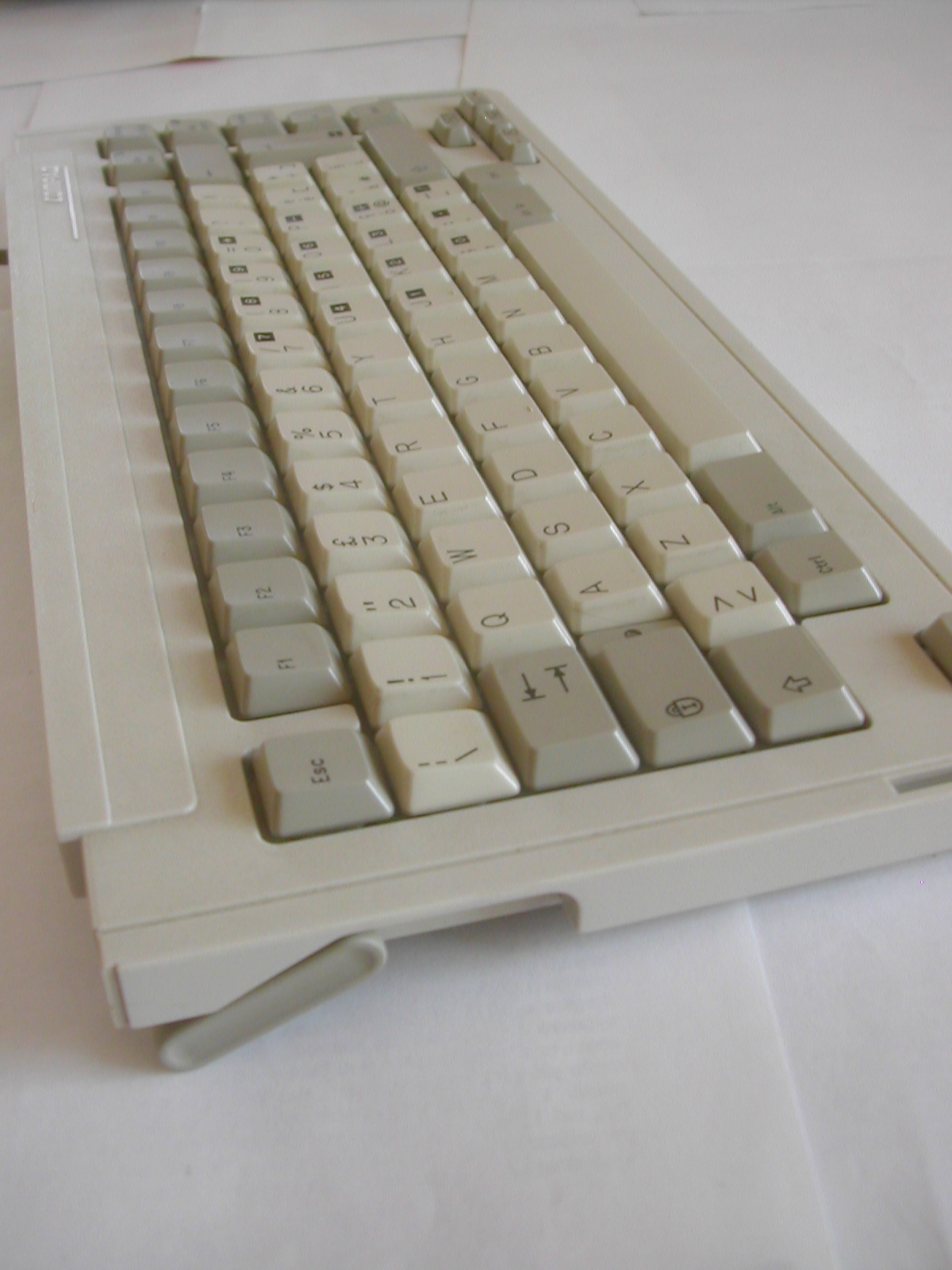

![Il piedino abbassato verso il retro, come seconda inclinazione Piedino](cq-tast-piedegiu300.jpg)
Il piedino abbassato dietro |

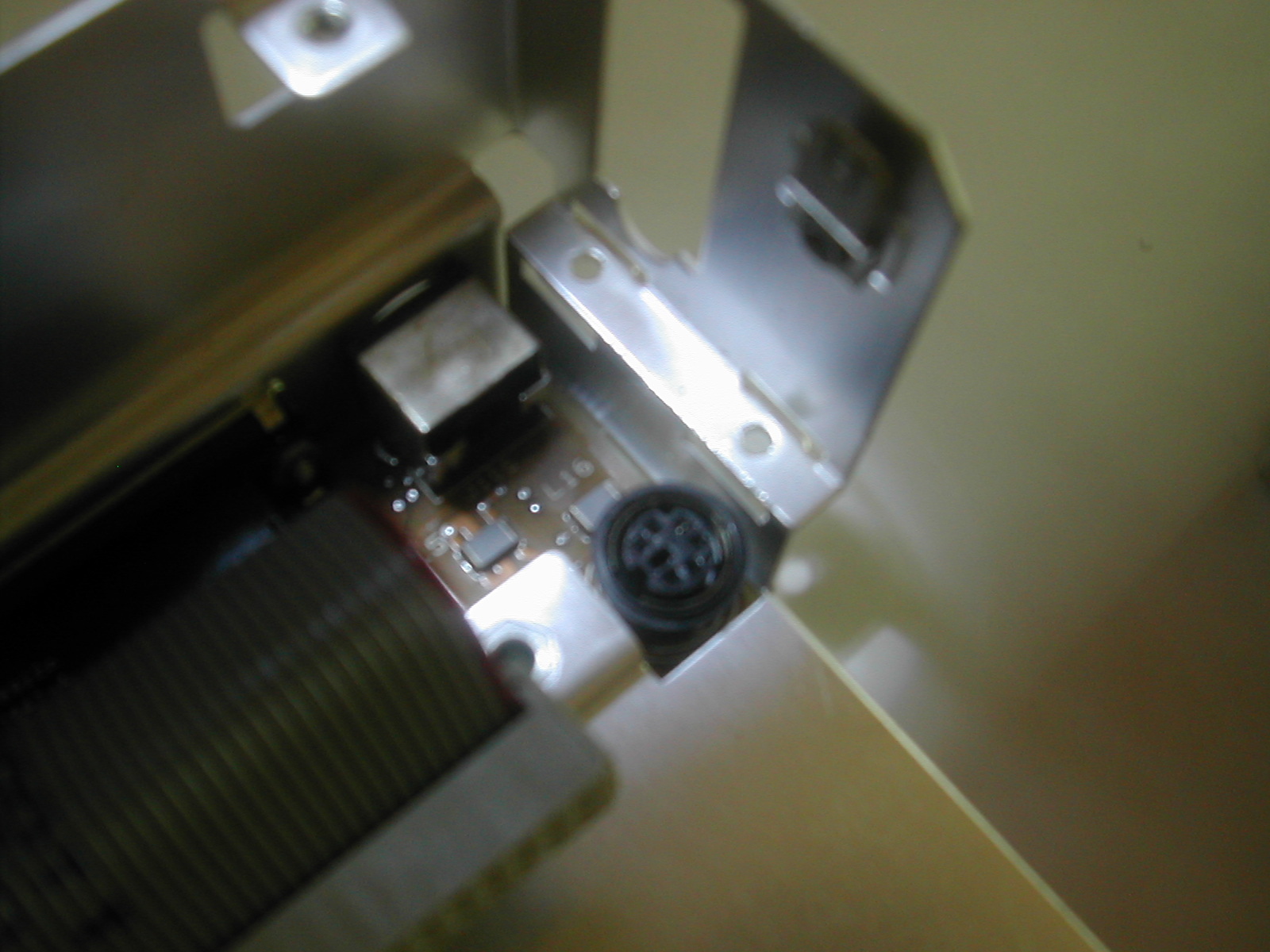

![Dove la tastiera si aggancia alla MB dietro il HD Aggancio su MB](cq-mb-conntast300.jpg)
Il connettore della tastiera sulla MB |

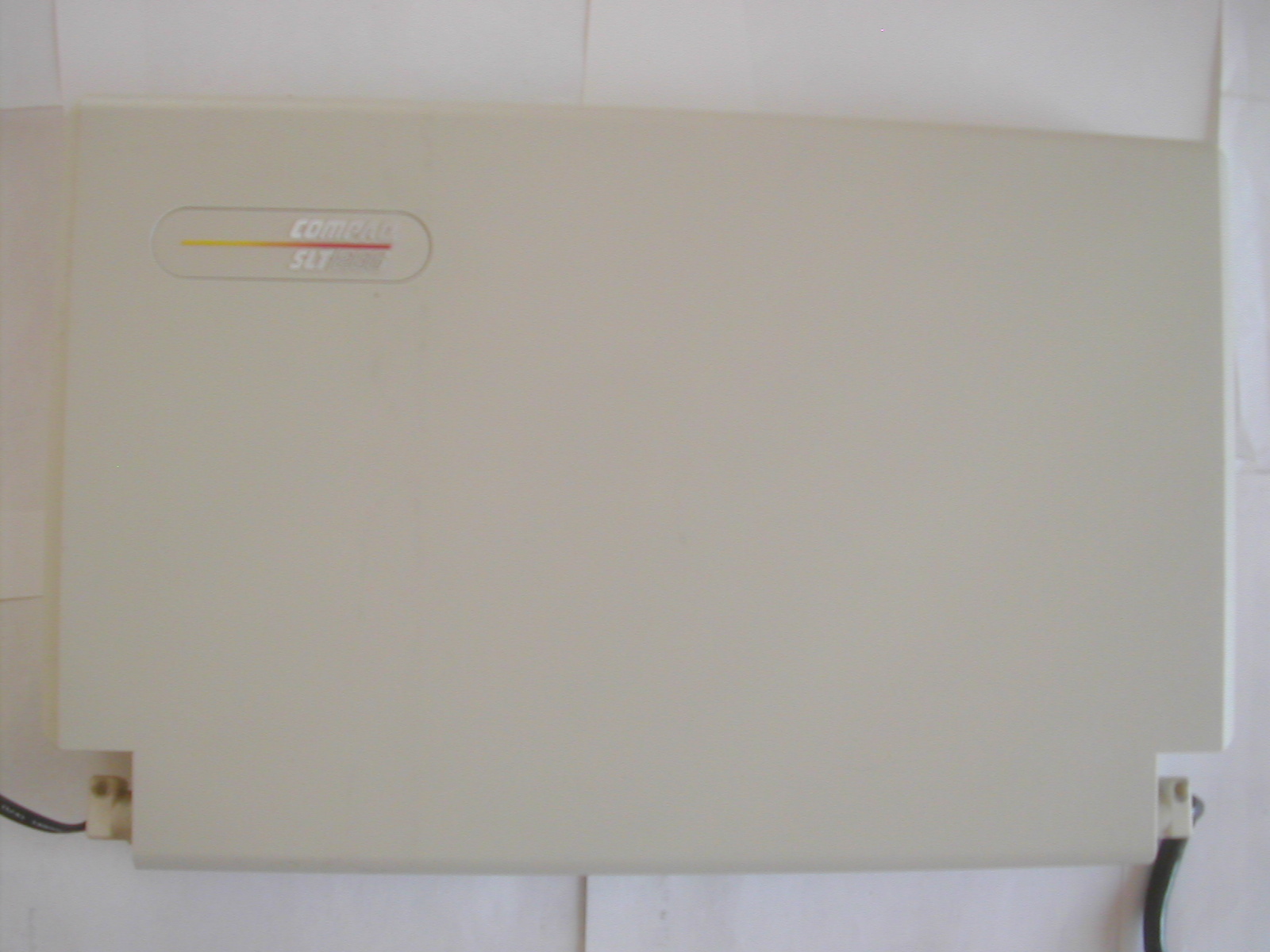

![Si vede il logo Compaq monitor retro](cq-monitor-top300.jpg)
Il retro monitor è molto sobrio |
![Il logo sulla parte esterna del monitor Logo](cq-logo300.jpg)
Il logo ingrandito in rilievo |

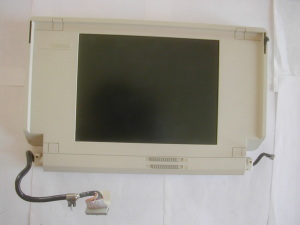

![Alimentazione e dati passano sullo stesso cavo, a destra si vede la terra Monitor](cq-monitor-front300.jpg)
Il monitor smontato |

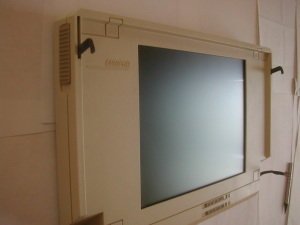

![Notare come sono lunghi i ganci Ganci](cq-monitor-front-gan300.jpg)
I ganci di chiusura |

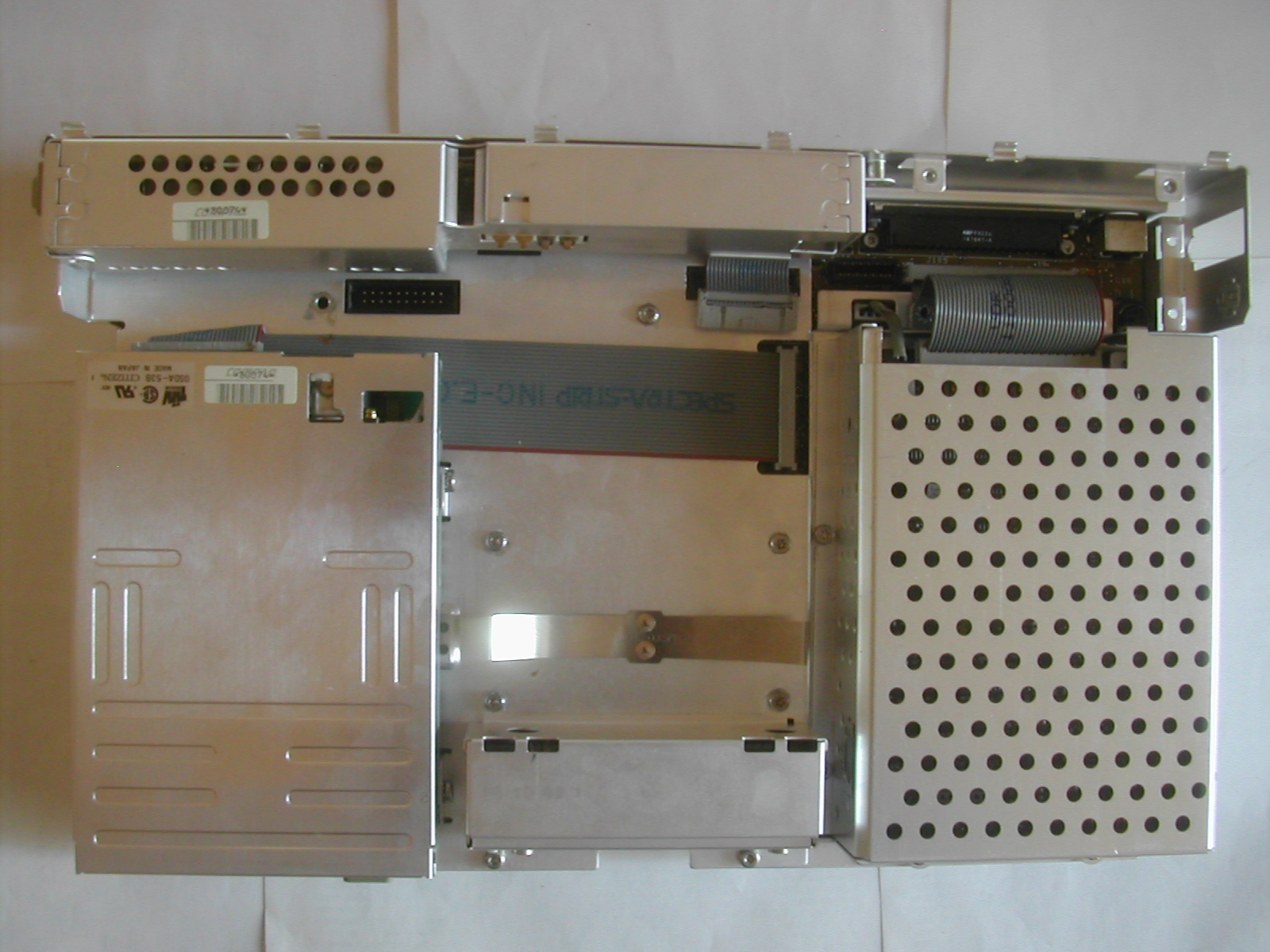

![La connessione del monitor è dietro al floppy Blocco](cq-blocco300.jpg)
Il blocco macchina estratto |

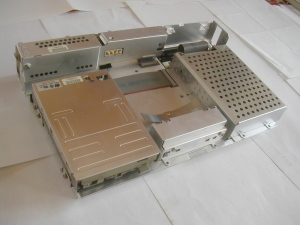

![La macchina è tutta il una scatola di alluminio Blocco](cq-bloccoa300.jpg)
Notare la connessione della batteria |

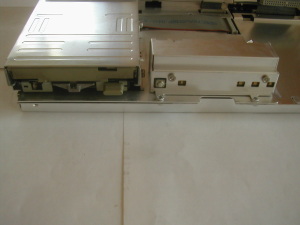

![Si notano le spie e il pulsante di stand-by Floppy](cq-blocco-cp300.jpg)
Il floppy ed il pannello di controllo |

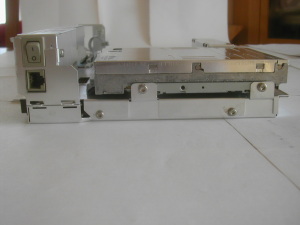

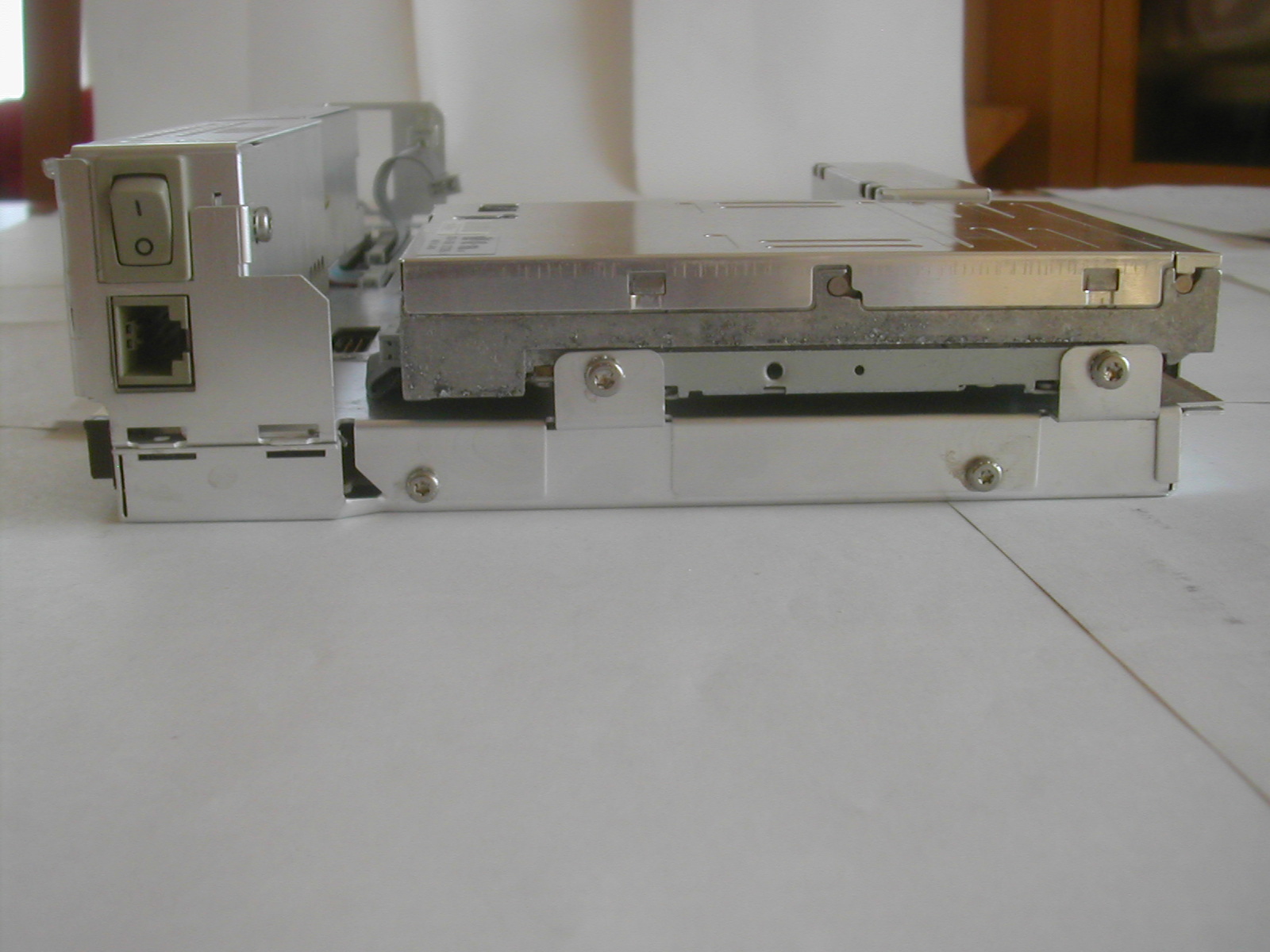

![Si vede bene l'interruttore di accensione sull'alimentatore Floppy lato](cq-blocco-floppy300.jpg)
Il floppy visto di lato |

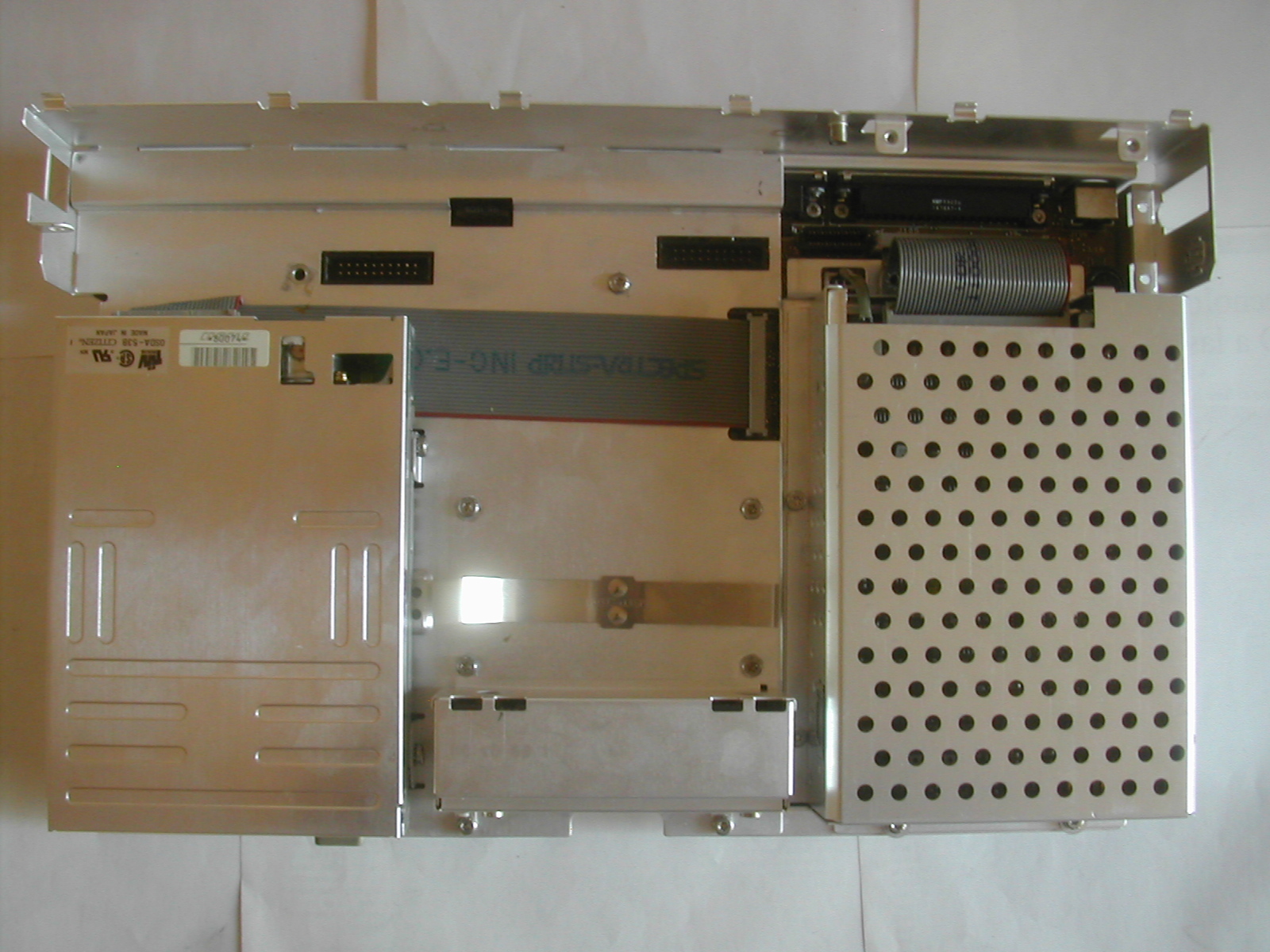

![Sotto l'alimentatore c'è altro alluminio No alim](cq-blocco-noalim300.jpg)
Tolto l'alimentatore |

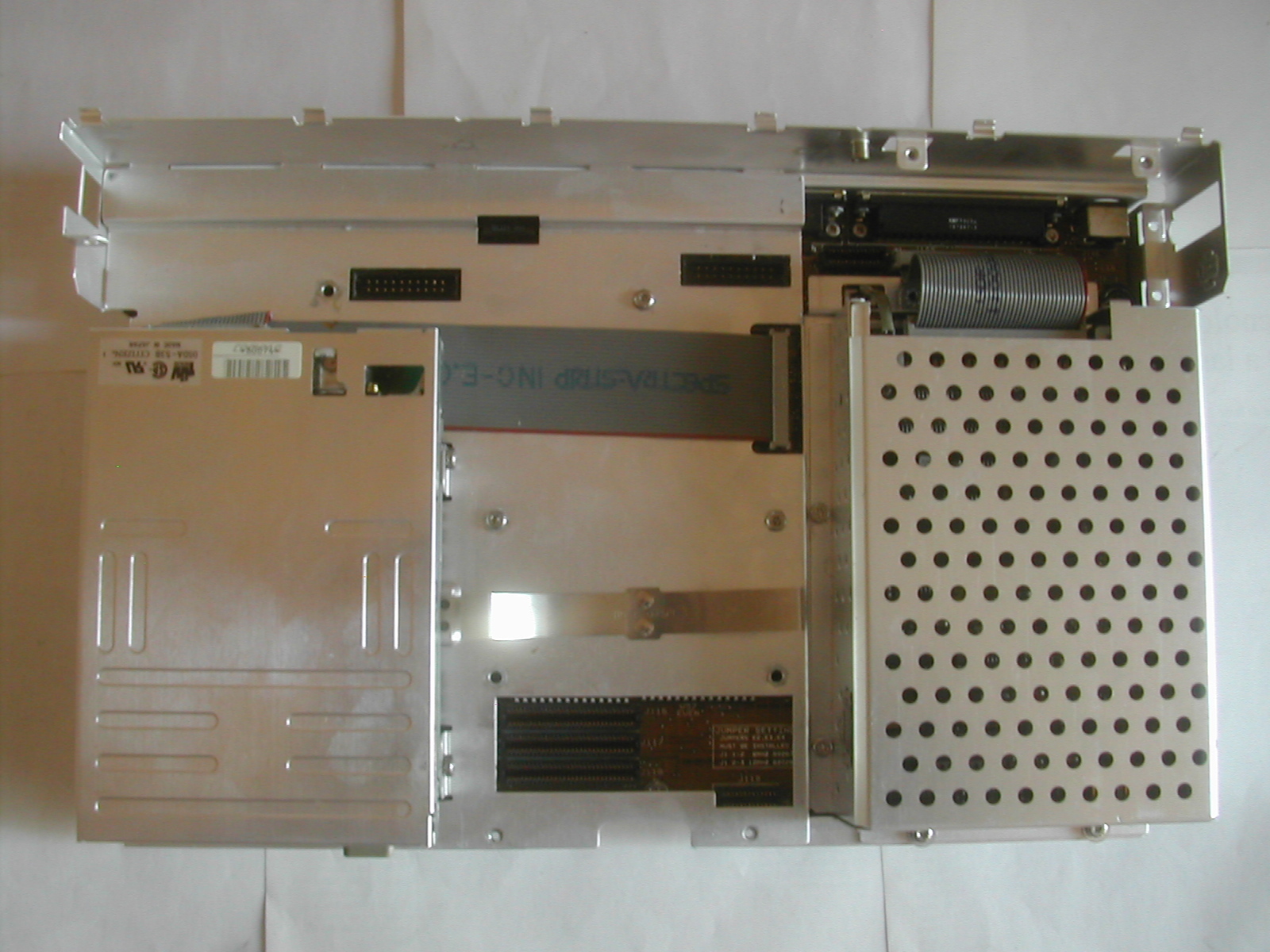

![Sotto il pannello di controllo ci sono le RAM No Control panel](cq-blocco-noalim-cp300.jpg)
Tolto il pannello di controllo |

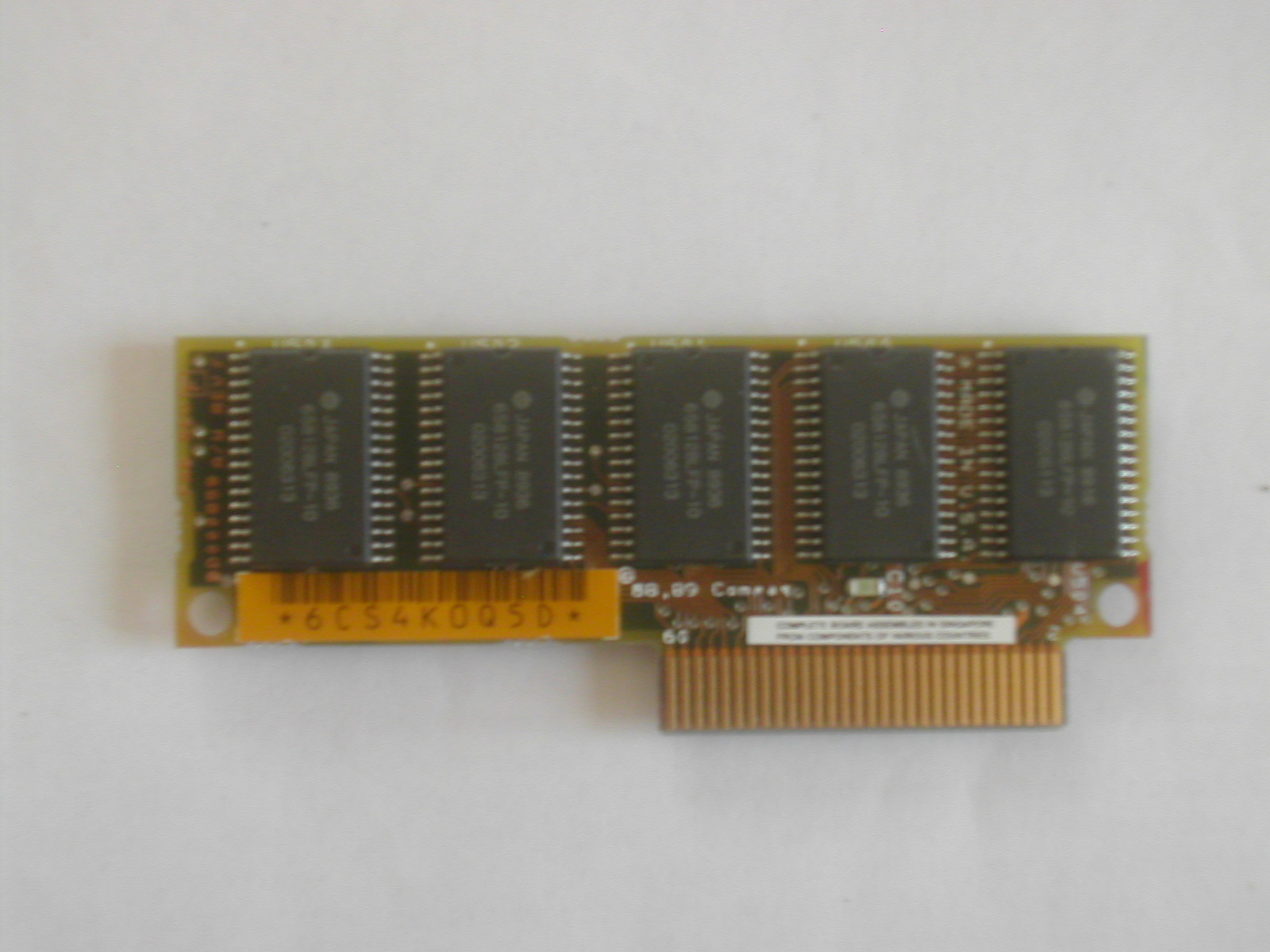

![Il modulo RAM con il suo strano aggancio a 30 contatti RAM](cq-simm300.jpg)
Il modulo RAM marchiato Compaq |

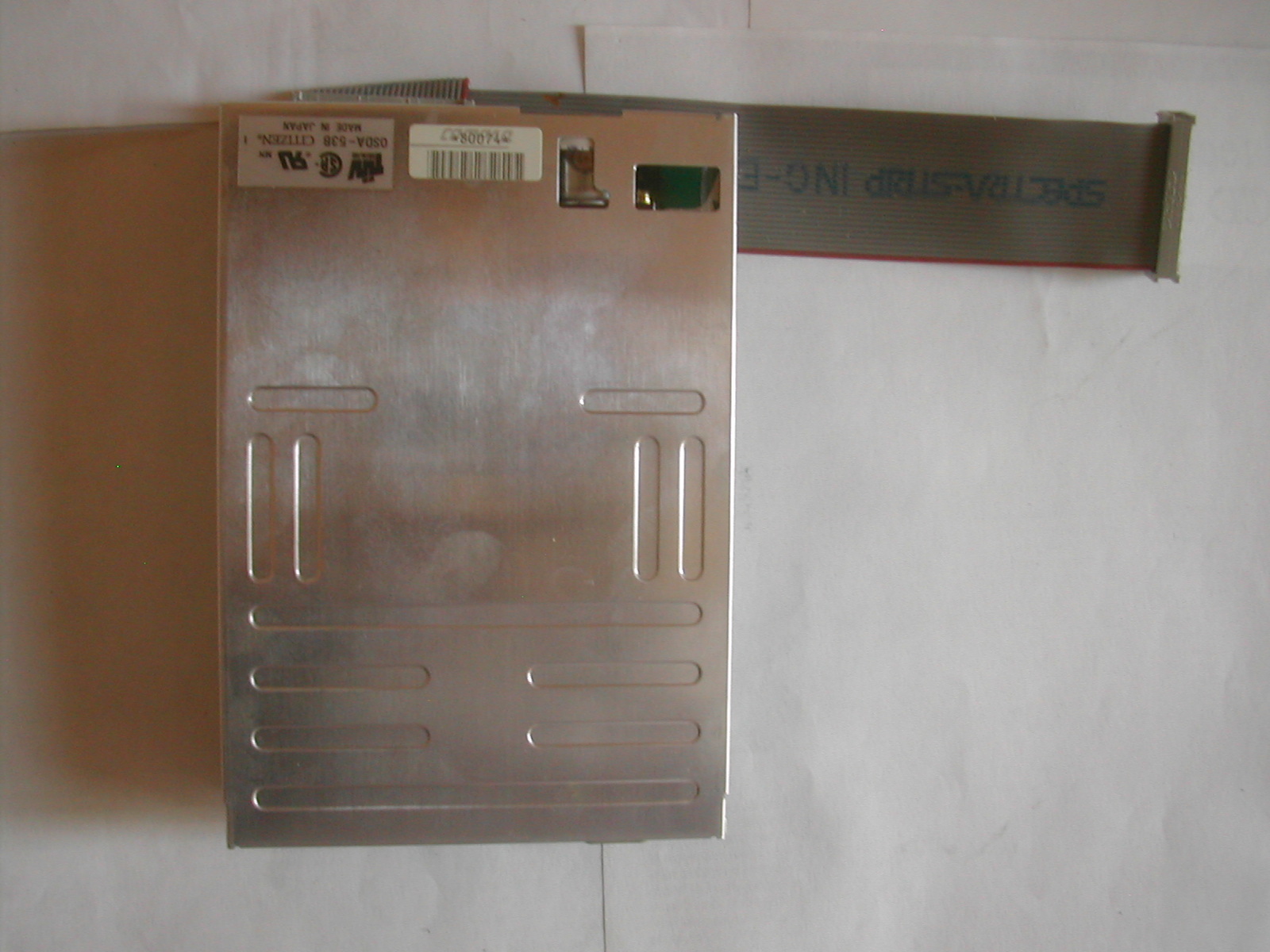

![La carena del floppy è nudo, con la carena strutturale Floppy](cq-floppy-up300.jpg)
Il floppy smontato |

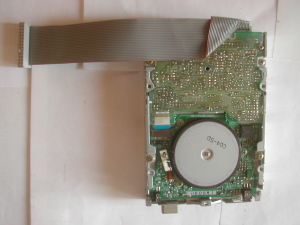

![Notare il lungo cavo che porta dati e corrente Floppy sotto](cq-floppy-down300.jpg)
Il floppy visto da sotto |

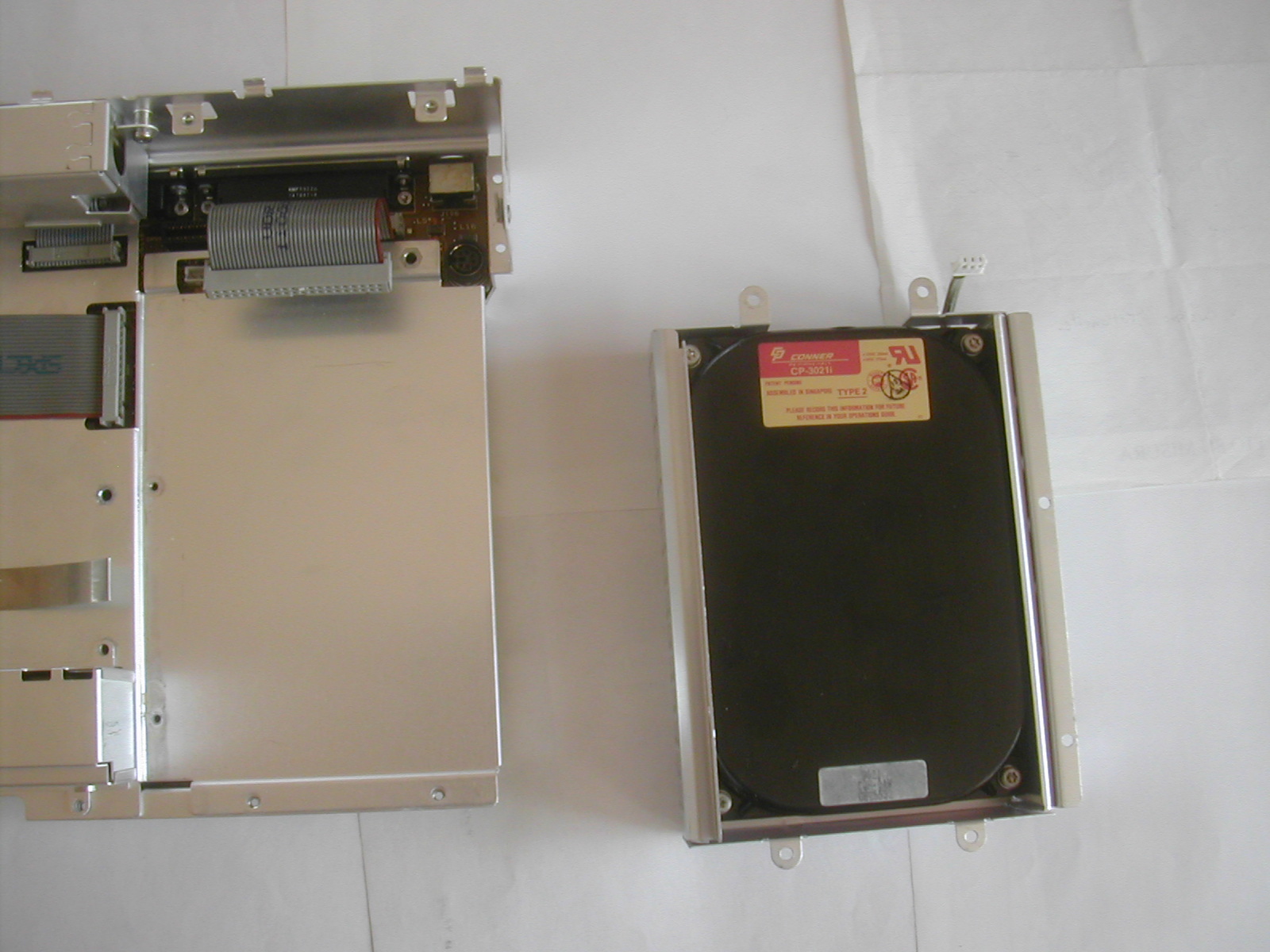

![Il disco è in un involucro di alluminio. Il flat è ancora sulla MB HD](cq-hda300.jpg)
L'HD smontato accanto alla macchina |

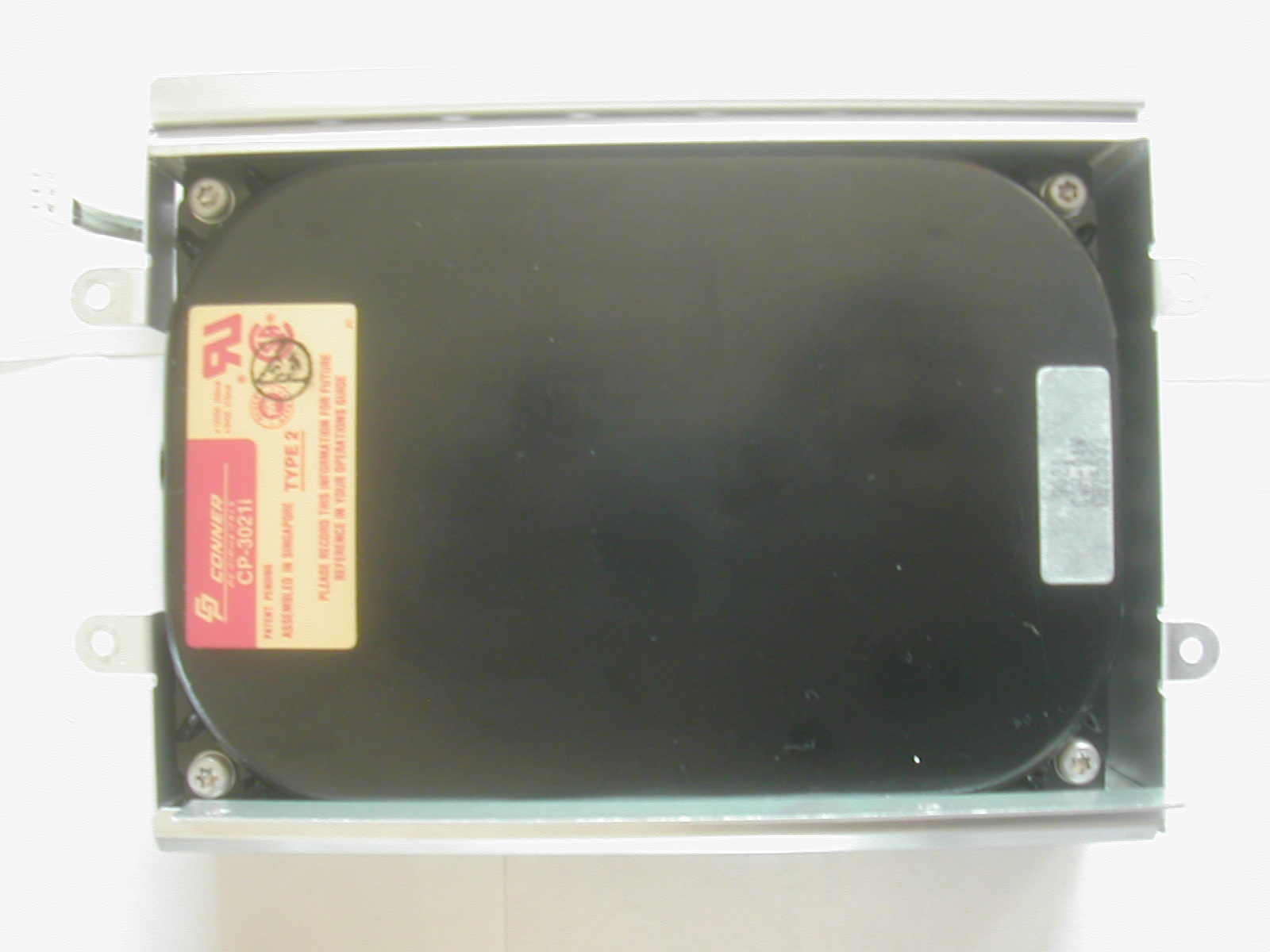

![Il box metallico si vede meglio. il disco è montato sottosopra HD-box](cq-hdb300.jpg)
Il disco visto da vicino |

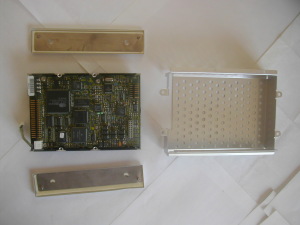

![Si vedono i due pannelli di gomma ed il box HD-box-open](cq-hdc300.jpg)
Il disco smontato dal box |

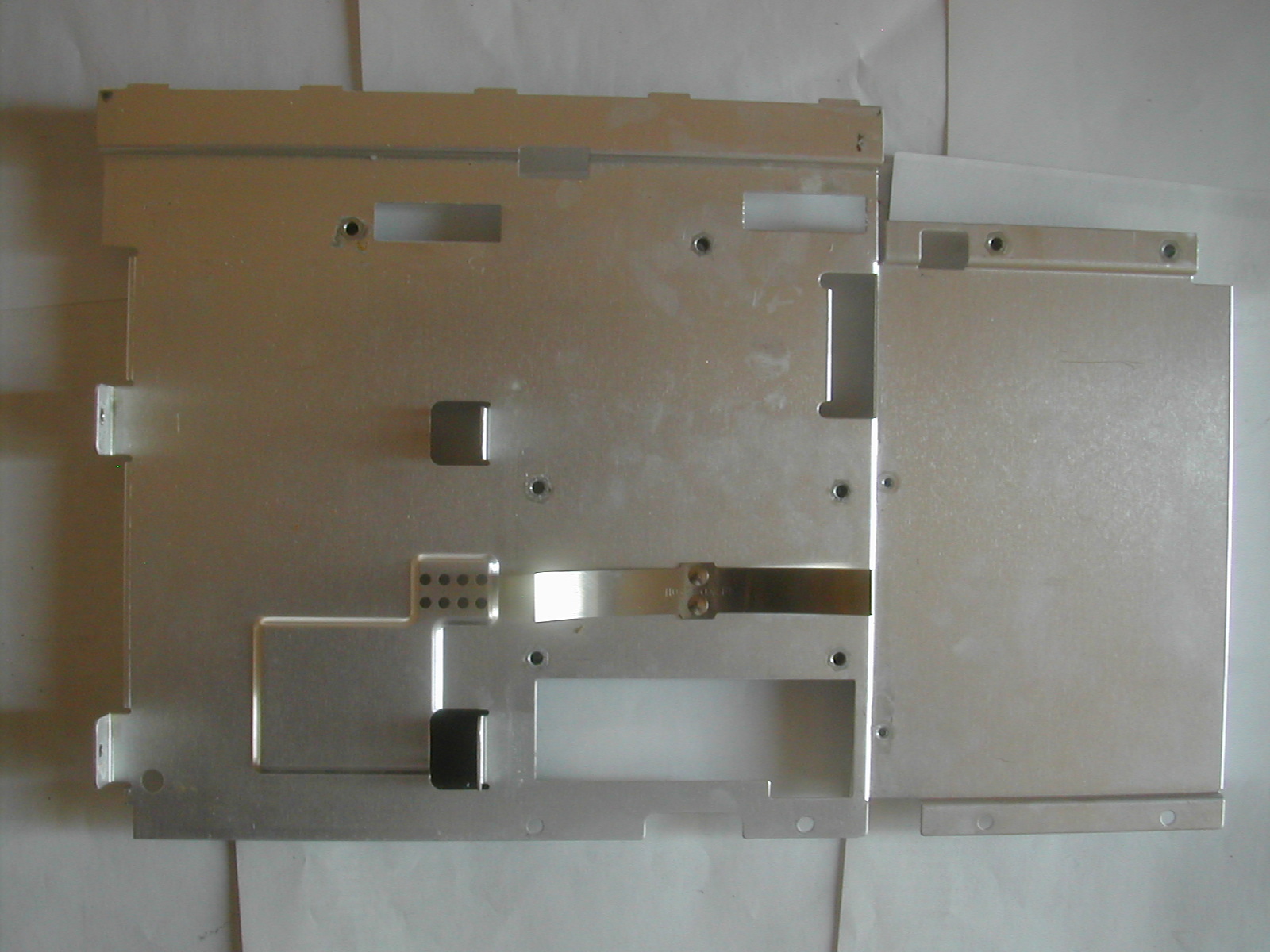

![Questa copre la MB, notare tutti i vari fori di passaggio cavi Piastra copri MB](cq-piastra-mb300.jpg)
Il piastrone che copre la MB |

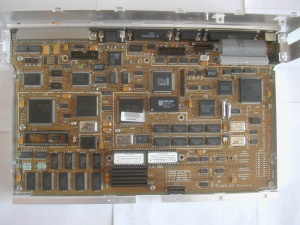

![In alto a dx il connettore modem vicino al flat del HD MB](cq-mb300.jpg)
La piatra madre |

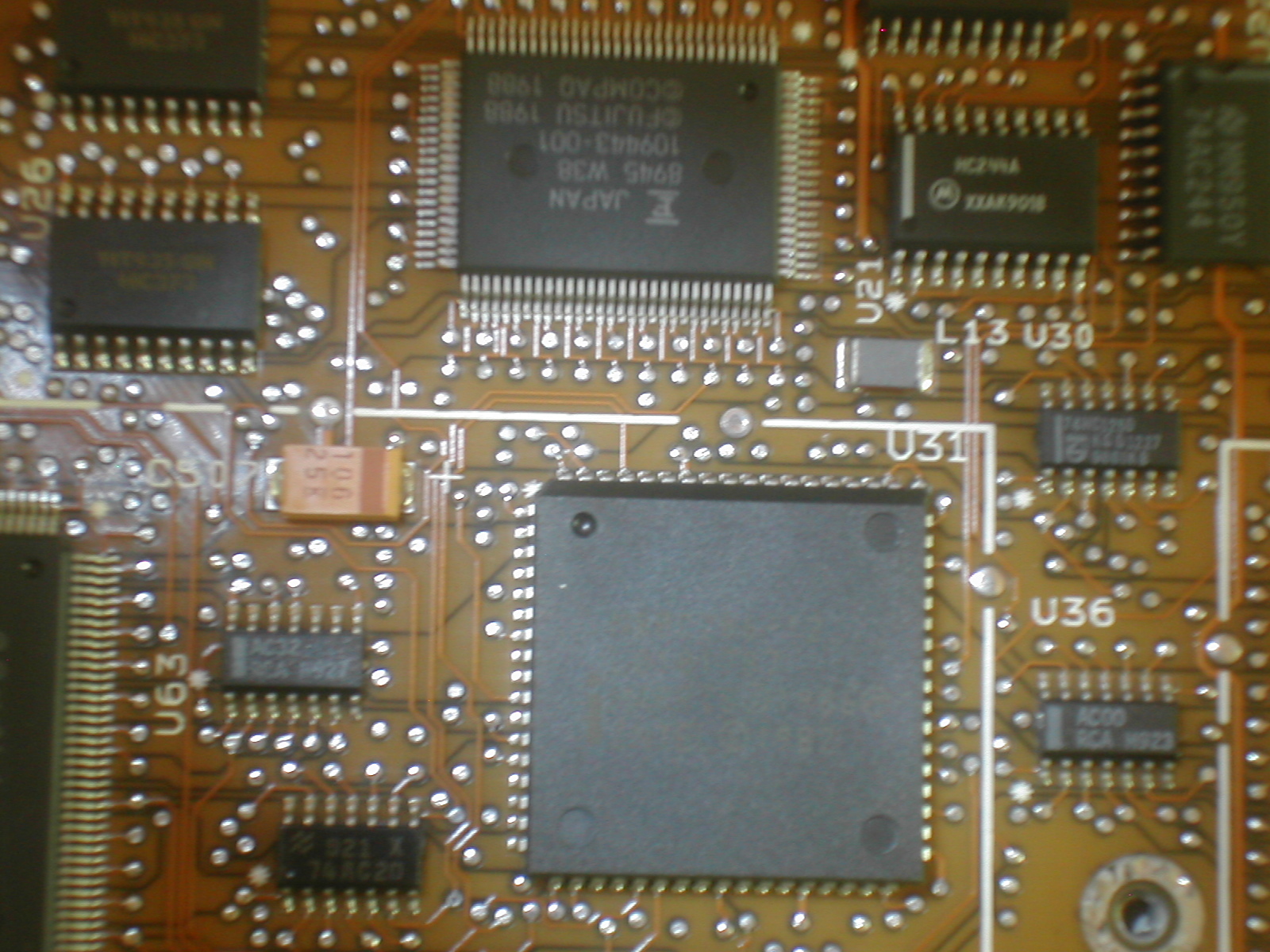

![La CPU saltata sulla piastra cpu](cq-mb-cpu300.jpg)
La CPU 286 |

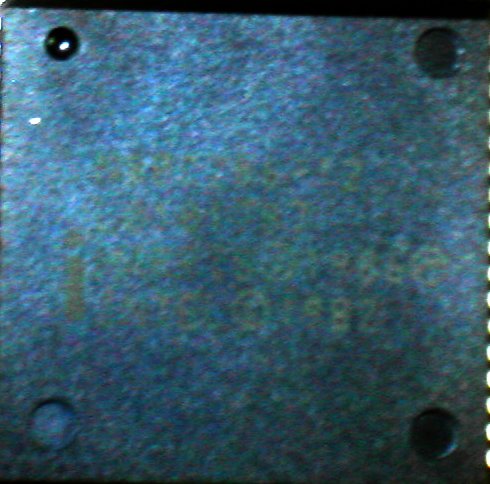

![Si intravedono il modello e la marca e l'anno 1982 CPU](cq-cpu300.jpg)
Un ingrandimento del processore |

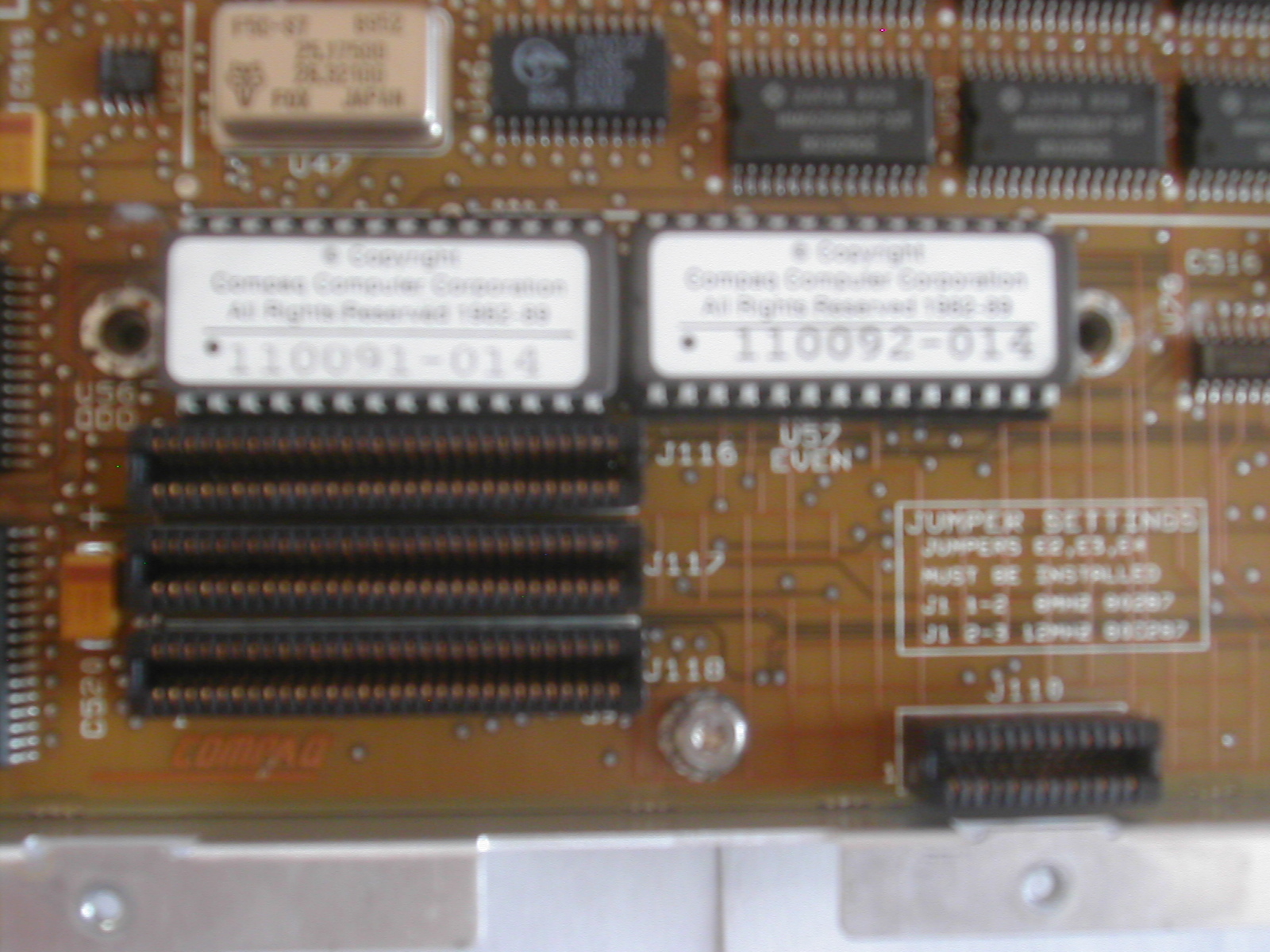

![Le tre slot per le RAM, in basso l'aggancio del pannello Slot](cq-mb-slotsimm300.jpg)
Le slot delle RAM |

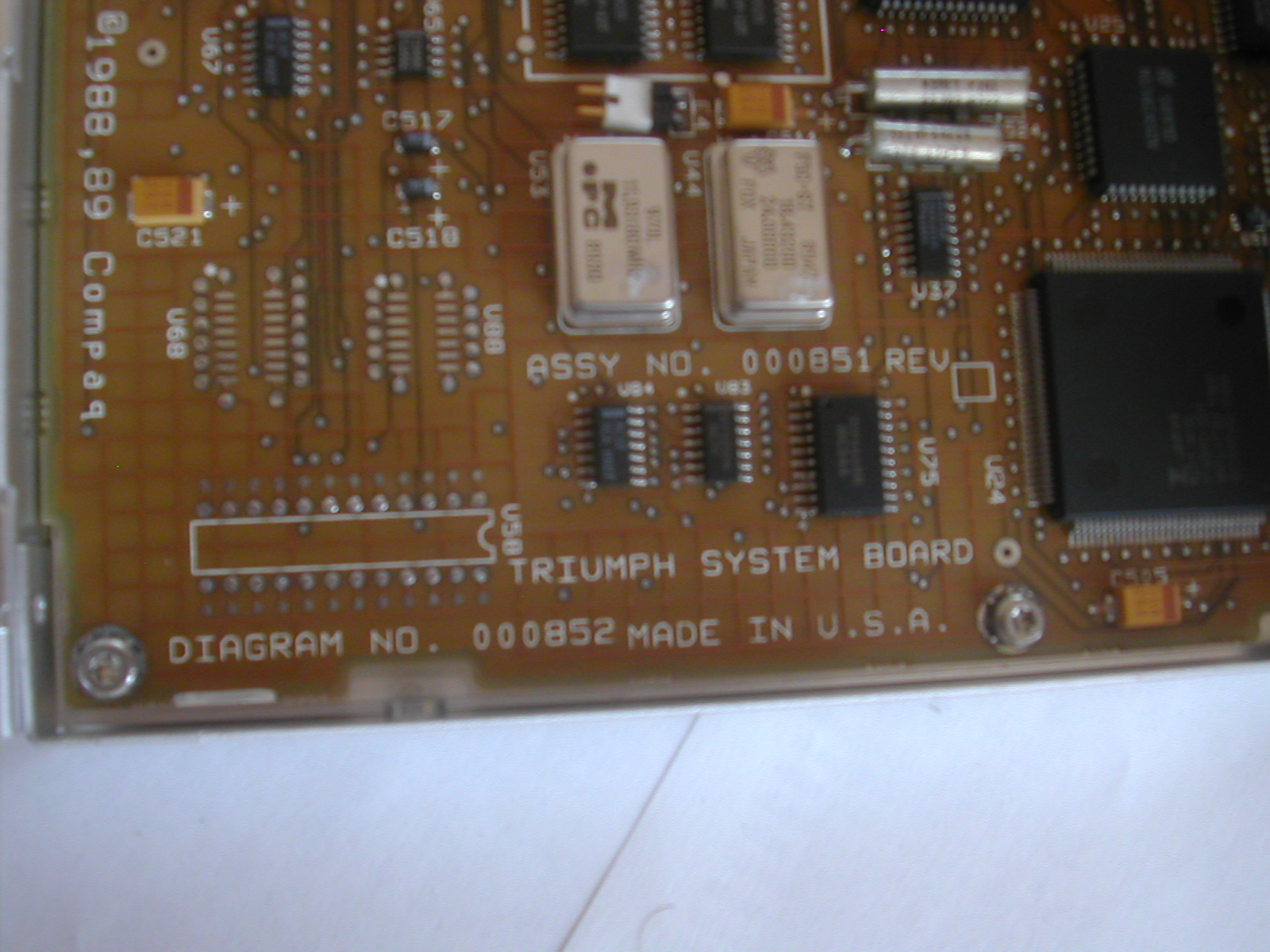

![La scritta riporta diritti per il 1988, made in U.S.A. Label](cq-mb-label300.jpg)
L'etichetta del produttore |

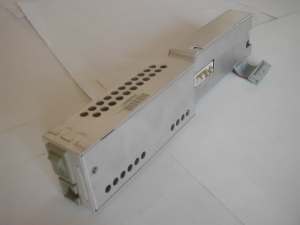

![L'alimentatore con il cavo per la MB e i 4 contatti della batteria Power](cq-alim300.jpg)
L'alimentatore chiuso |

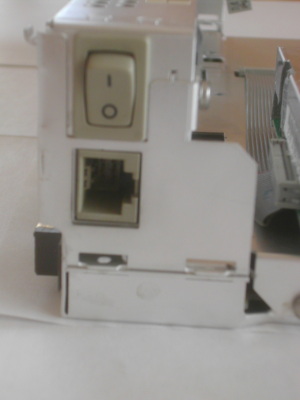

![La presa è proprietaria con 6 poli Switch](cq-alim-switch300.jpg)
L'interruttore e la presa |

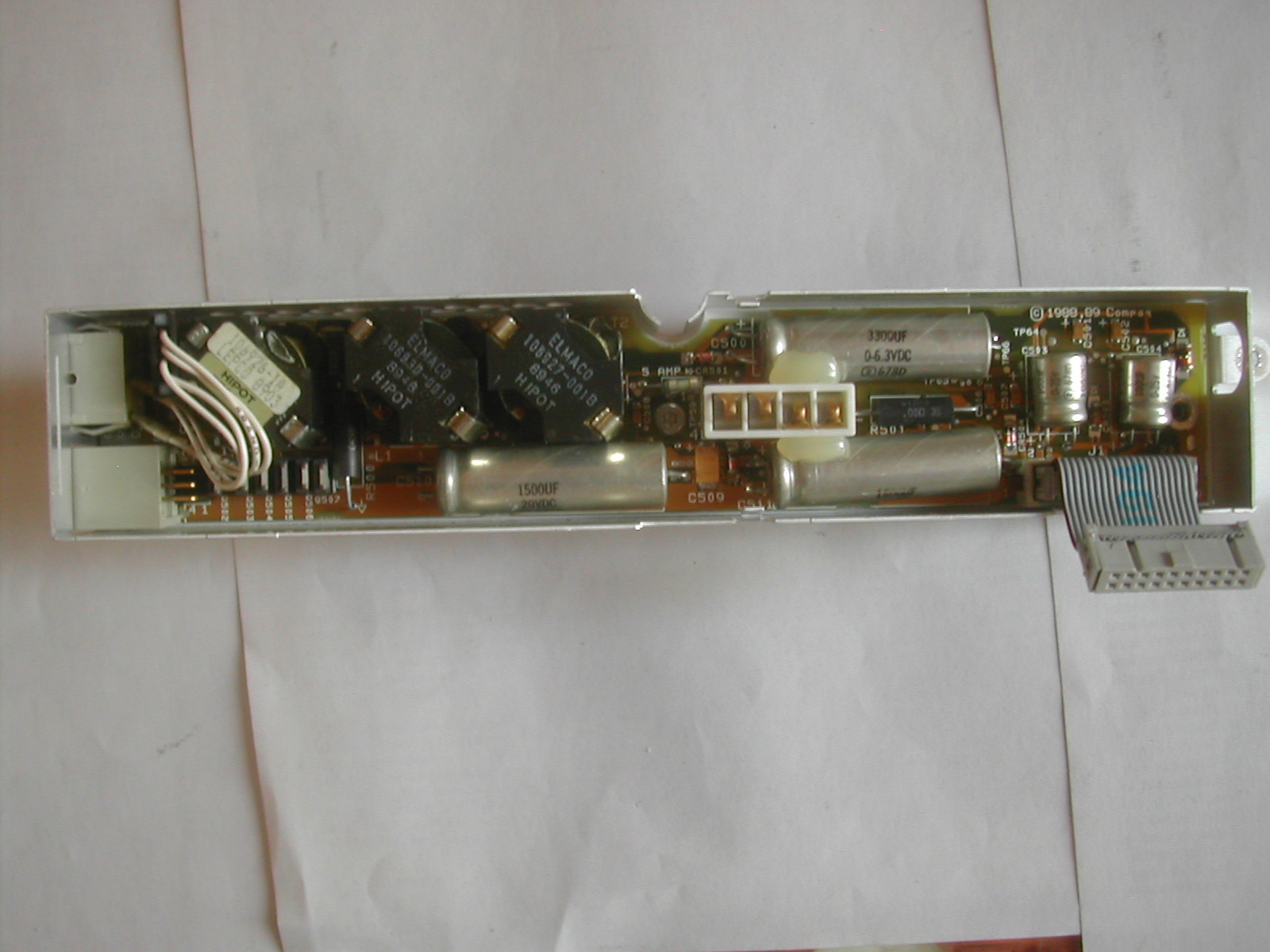

![Molto compatto e ben costruito Power open](cq-alim-aperto300.jpg)
L'alimentatore scoperchiato... |

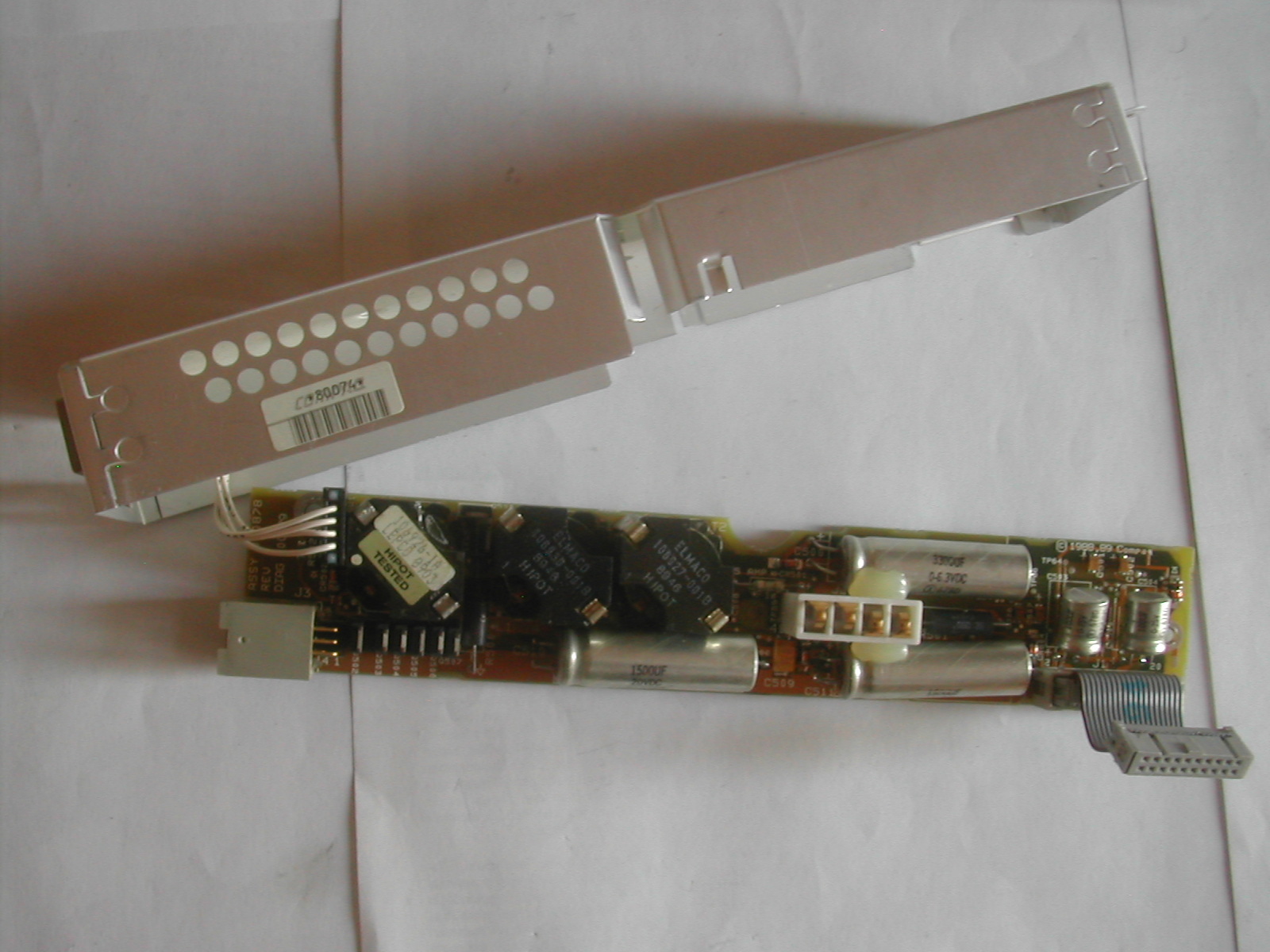

![l'interruttore è connesso con un cavo a pressione power-open-out](cq-alim-aperto-estr300.jpg)
... ed estratto dalla scatola |

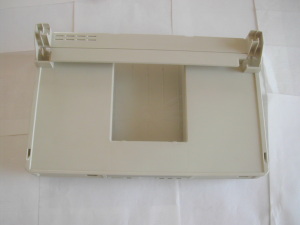

![Un unico blocco fuso a stampo Chassis-top](cq-chassis-top300.jpg)
Lo chassis visto da sopra... |

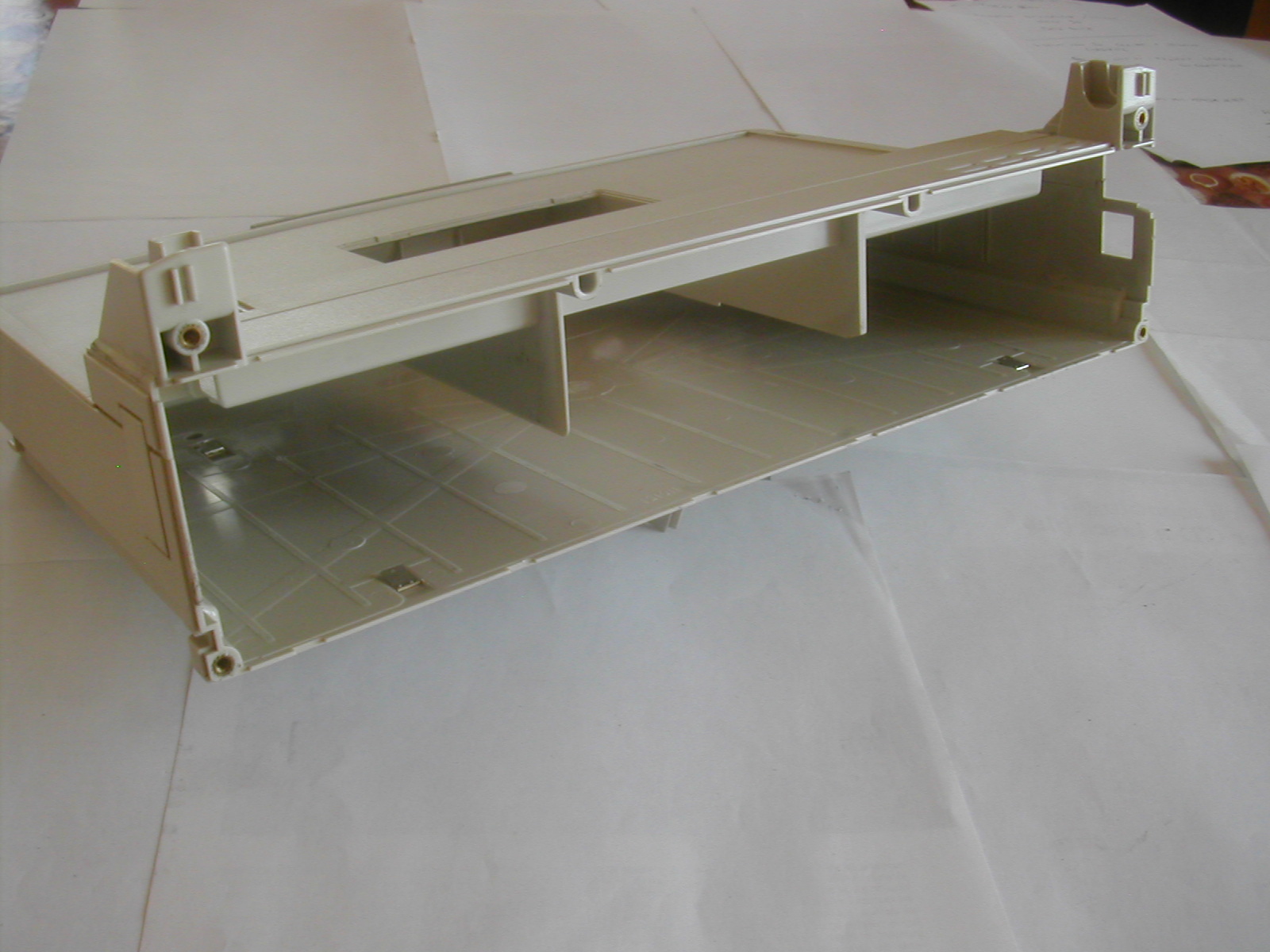

![La struttura è molto robusta, con alette di irrobustimento Chassis-retro](cq-chassis-retro300.jpg)
...visto da dietro... |

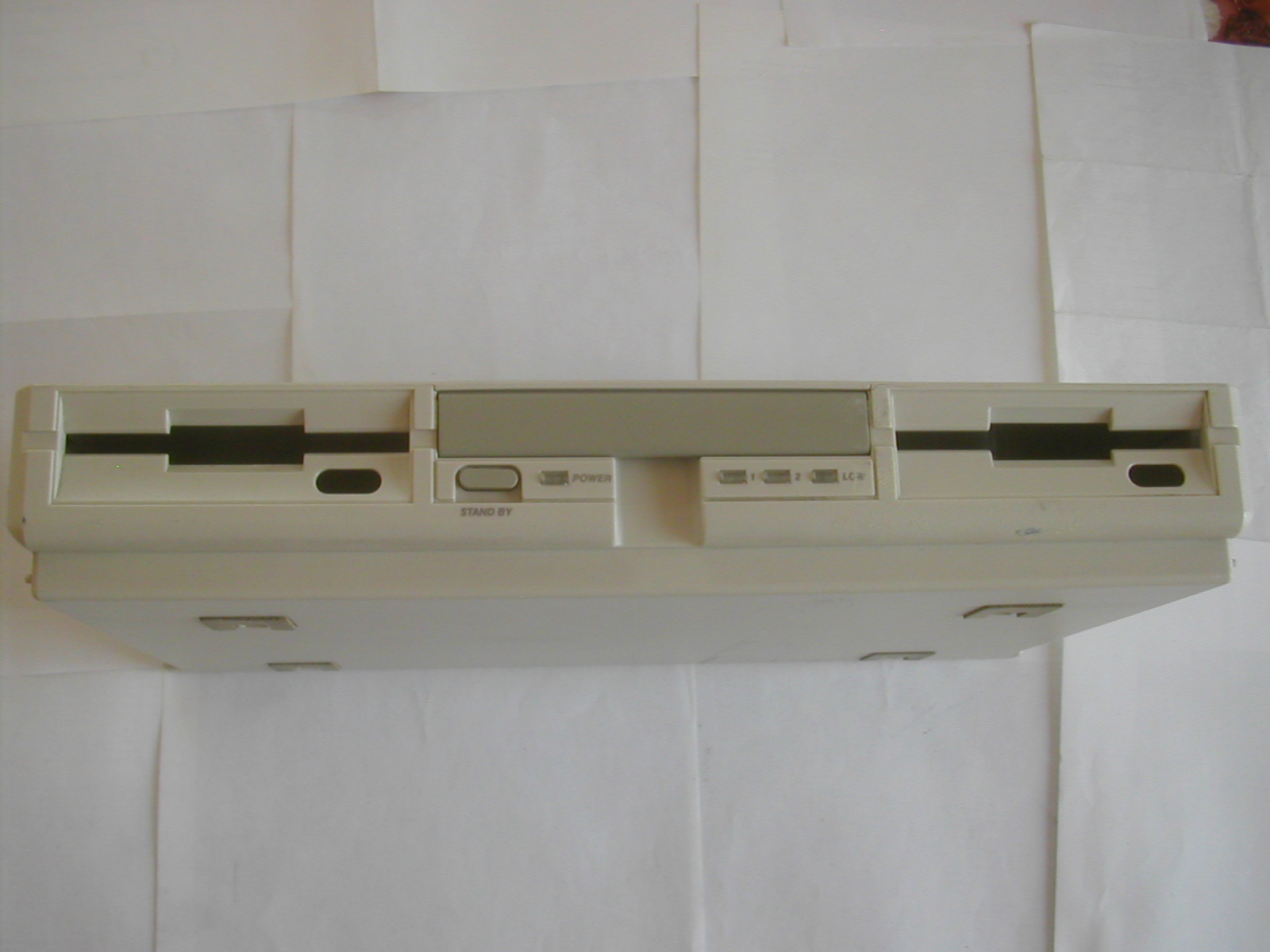

![le due baie floppy sono aperte, la maniglia ben visibile Chassis-front](cq-chassis-fronte300.jpg)
...visto dal fronte... |

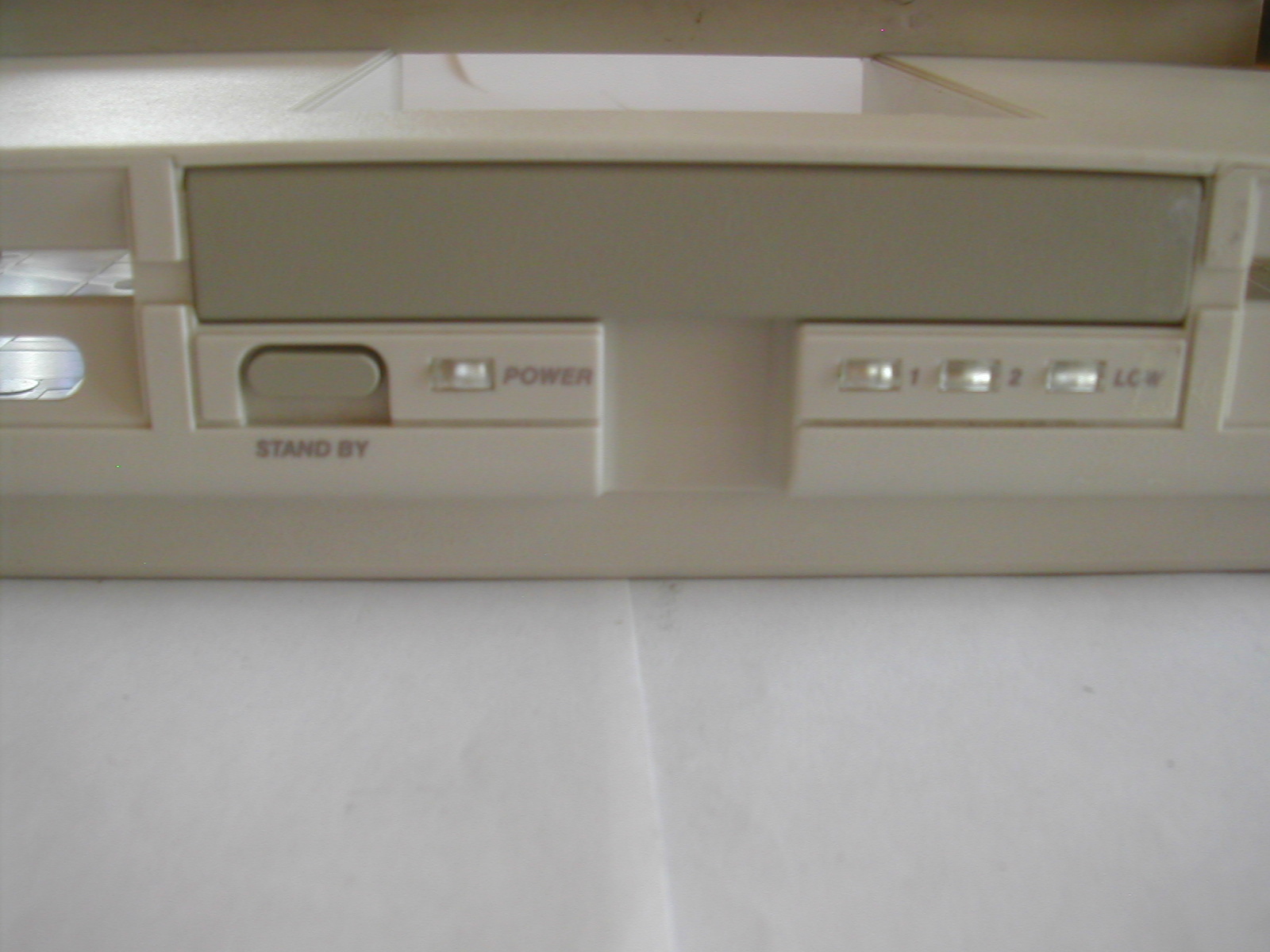

![Il pannello di controllo che i fori delle spie ed lo stand-by Chassis-panel](cq-chassis-frontpan300.jpg)
Il pannello di controllo |

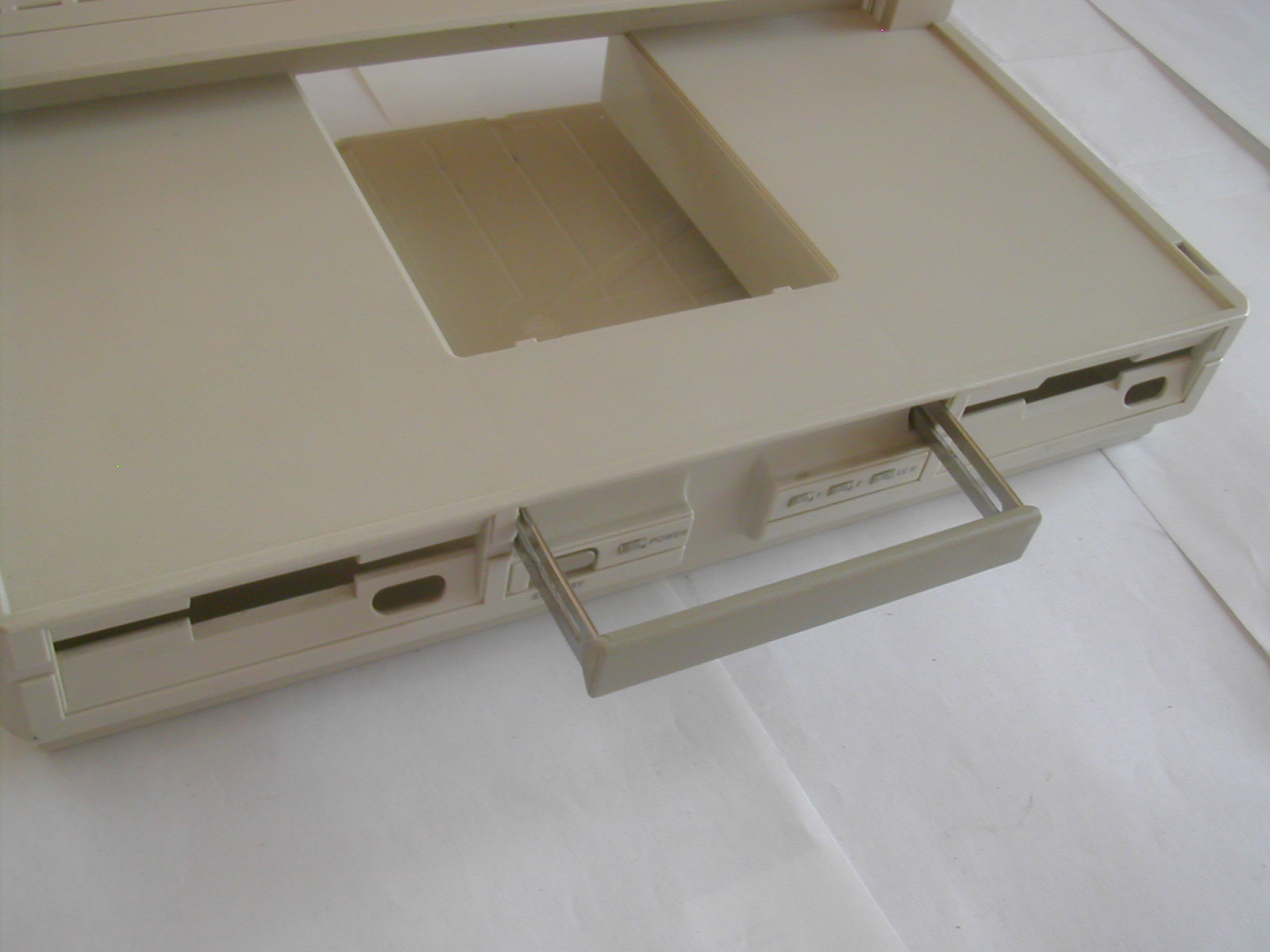

![Il maniglione estroflesso Chassis-handle](cq-chassis-fronte-man300.jpg)
La maniglia estratta |

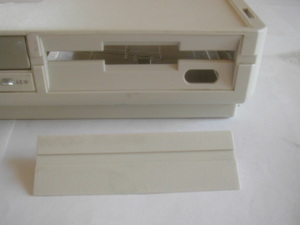

![La baia del floppy aggiuntivo aperta Bay-open](cq-chassis-dxopen300.jpg)
La baia di destra aperta... |

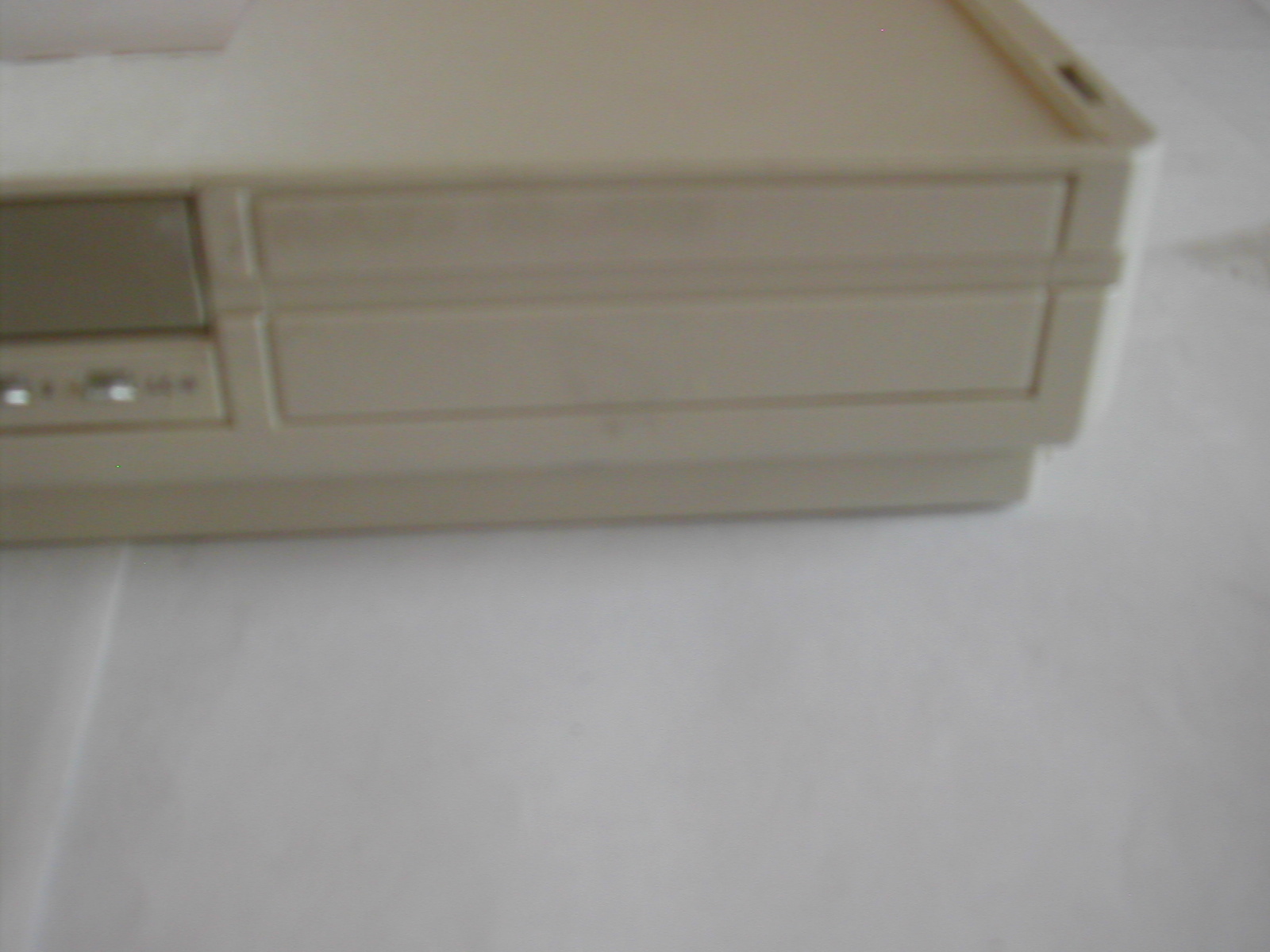

![Il pannello copri baia agganciato Bay-closed](cq-chassis-dxclose300.jpg)
...e chiusa |

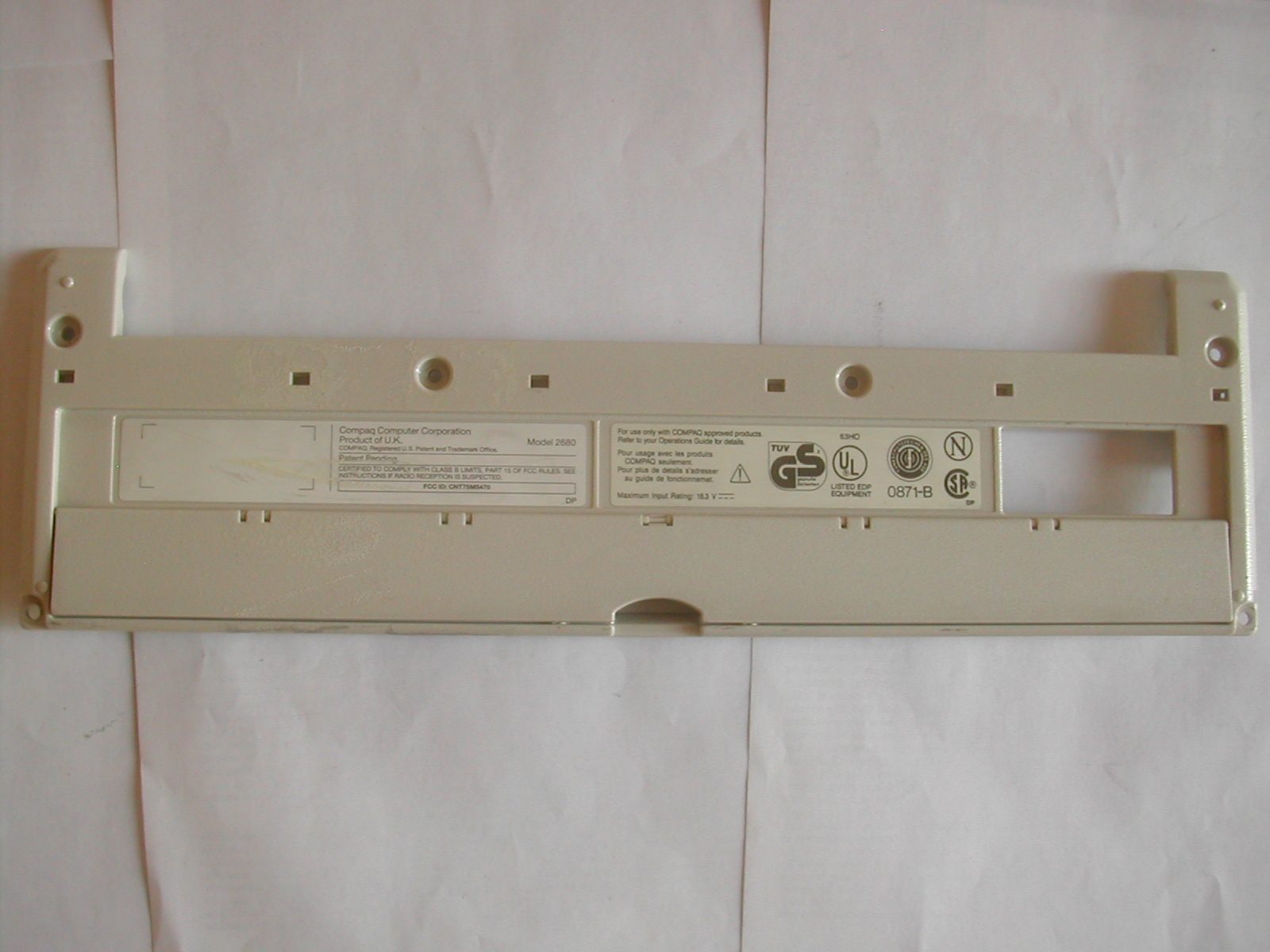

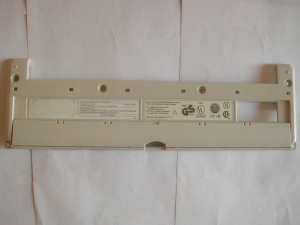

![Il pannello che chiude la macchina e copre le porte Back-panel](cq-retro-chiuso300.jpg)
Il pannello posteriore chiuso... |

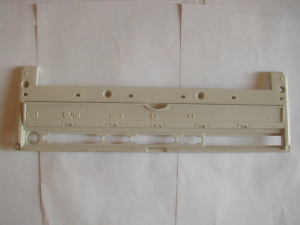

![Il pannello aperto con tutte le uscite Back-panel-open](cq-retro-aperto300.jpg)
...aperto... |

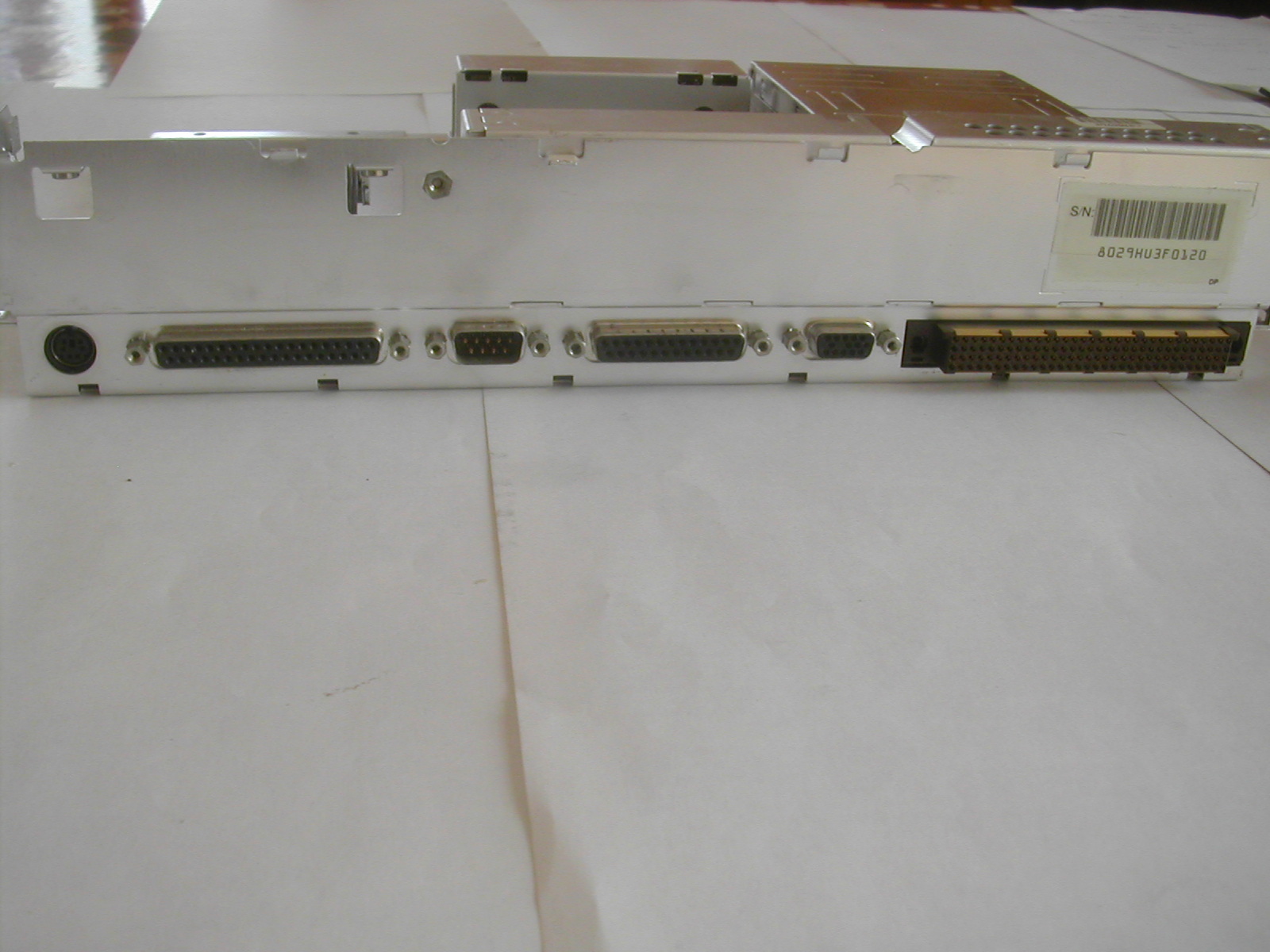

![Le porte, tra cui si vede un aggancio forse per una docking Ports](cq-porte300.jpg)
...le porte della MB |
